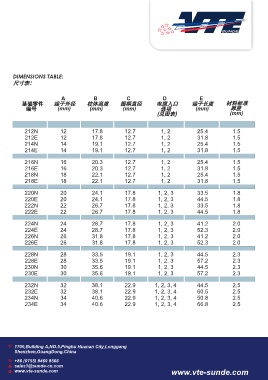

Page 3 - 200 Series Sizing Chart_V.0321_A.cdr
P. 3
DIMENSIONS TABLE:
尺寸表：
A B C D E
基础零件 端子外径 柱体高度 握柄直径 电缆入口 端子长度 材料标准
编号 (mm) (mm) (mm) 选项 (mm) 厚度
(见图表) (mm)
212N 12 17.8 12.7 1, 2 25.4 1.5
212E 12 17.8 12.7 1, 2 31.8 1.5
214N 14 19.1 12.7 1, 2 25.4 1.5
214E 14 19.1 12.7 1, 2 31.8 1.5
216N 16 20.3 12.7 1, 2 25.4 1.5
216E 16 20.3 12.7 1, 2 31.8 1.5
218N 18 22.1 12.7 1, 2 25.4 1.5
218E 18 22.1 12.7 1, 2 31.8 1.5
220N 20 24.1 17.8 1, 2, 3 33.5 1.8
220E 20 24.1 17.8 1, 2, 3 44.5 1.8
222N 22 26.7 17.8 1, 2, 3 33.5 1.8
222E 22 26.7 17.8 1, 2, 3 44.5 1.8
224N 24 28.7 17.8 1, 2, 3 41.2 2.0
224E 24 28.7 17.8 1, 2, 3 52.3 2.0
226N 26 31.8 17.8 1, 2, 3 41.2 2.0
226E 26 31.8 17.8 1, 2, 3 52.3 2.0
228N 28 33.5 19.1 1, 2, 3 44.5 2.3
228E 28 33.5 19.1 1, 2, 3 57.2 2.3
230N 30 35.6 19.1 1, 2, 3 44.5 2.3
230E 30 35.6 19.1 1, 2, 3 57.2 2.3
232N 32 38.1 22.9 1, 2, 3, 4 44.5 2.5
232E 32 38.1 22.9 1, 2, 3, 4 60.5 2.5
234N 34 40.6 22.9 1, 2, 3, 4 50.8 2.5
234E 34 40.6 22.9 1, 2, 3, 4 66.8 2.5
