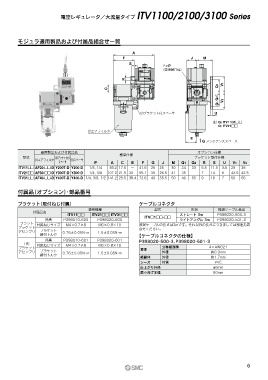

電空レギュレータ／大流量タイプ ITV1100/2100/3100 Series
モジュラ適用製品および付属品組合せ一覧
A
F J M
S
2×P
（管接続口径）
R
Q1 V1
C
Q1/Q2 注） V2
wブラケット付スペーサ U
注）Q2 ITV11/31□□
Q1 ITV21□□
qエアフィルタ
E
G メンテナンススペース
適用製品および付属品名 標準仕様 オプション仕様
型式 wブラケット付 ブラケット取付仕様
qエアフィルタ eスペーサ
スペーサ P A C E F G J M Q1 Q2 R S U V1 V2
ITV11mm AF20-mm-D Y200T-D Y200-D 1/8, 1/4 93.2 17.5 ― 41.6 25 25 30 24 33 5.5 11.5 3.5 29 38
ITV21mm AF30-mm-D Y300T-D Y300-D 1/4, 3/8 107.2 21.5 30 55.1 35 26.5 41 35 ― 7 14 6 42.5 42.5
ITV31mm AF40-mm-D Y400T-D Y400-D 1/4, 3/8, 1/2 141.2 25.5 38.4 72.6 40 35.5 50 40 55 9 18 7 50 65
付属品（オプション）・部品番号
ブラケット（取付ねじ付属） ケーブルコネクタ
適用機種 型式 形状 推奨ケーブル品番
付属品名
ITV11□□ ITV21□□ ITV31□□ ITV□1□□-□□ ストレート 3m P398020-500-3
品番 P398010-600 P398020-600 ライトアングル 3m P398020-501-3
フラット 付属ねじサイズ M4×0.7×8 M5×0.8×10 推奨ケーブルの長さは3mです。それ以外の長さにつきましては別途お問
ブラケット 合せください。
アセンブリ ブラケット 0.76±0.05N・m 1.5±0.05N・m
締付トルク 【ケーブルコネクタの仕様】
品番 P398010-601 P398020-601 P398020-500-3、P398020-501-3
L形 付属ねじサイズ M4×0.7×8 M5×0.8×10
ブラケット 導体 公称断面積 4×AWG21
アセンブリ ブラケット 0.76±0.05N・m 1.5±0.05N・m 外径 約0.9mm
締付トルク
絶縁体 外径 約1.7mm
シース 材質 PVC
仕上がり外径 ø6mm
最小曲げ半径 60mm
6
