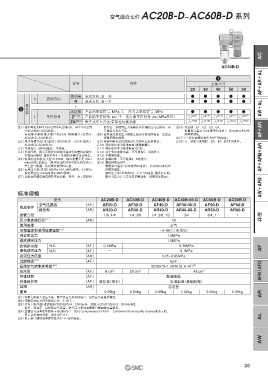

Page 27 - 08-气源处理元件

AC20B-D~AC60B-D 系列
空气组合元件

AC

AC30B-D

q
记号 内容 主体尺寸 AF＋AR＋AL
20 30 40 50 60
无记号 流动方向：左→右 ● ● ● ● ●
h 流动方向
准标准 R 流动方向：右→左 ● ● ● ● ●
+
y AW＋AL
无记号 产品的单位符号： MPa、℃ 压力表单位符号： MPa ● ● ● ● ●
i 单位符号 Z 注15） 产品的单位符号： psi、°F 压力表单位符号： psi （MPa并用） ○ 注17） ○ 注17） ○ 注17） ○ 注17） ○ 注17）
ZA 注16） 数字式压力开关:带单位切换功能 △ 注18） △ 注18） △ 注18） △ 注18） △ 注18）
注1） 排水导管为NPT1/8 （适用于AC20B-D）、NPT1/4 （适用 的安全，请使用压力表确认出口侧的压力已排出，出 注16）可选项 ： E1、E2、E3、E4。
于AC30B-D~AC60B-D）。 口侧压力为大气压。 根据新计量法（日本使用SI单位），仅面向日本以外 AF＋AR
自动排水器的排水通口带ø3/8”快换接头（适用于 注8） 会有超过设定压力规格上限也可设定的场合，但请在 的国家销售。
AC30B-D~AC60B-D）。 规格范围内使用。 注17）○：仅对应螺纹种类为NPT的场合。
注2） 排水导管为G1/8 （适用于AC20B-D）、G1/4 （适用于 注9） 杯体的耐药品性请通过P.72的药品信息确认。 注18） △ ：请和可选项E1、E2、E3、E4并列选择。
AC30B-D~AC60B-D）。 注10） 杯体保护罩为标准配置（聚碳酸酯）。
注3） 可选项G、M同包输出，未组装。 注11）杯体保护罩为标准配置（尼龙）。
注4） 无加压时，因为不够使自动排水器动作的量的冷凝水 注12） 浮子式自动排水器 ：不可选择C、D的组合。
在杯体内聚积，推荐在停止工作前将冷凝水手动排出。 注13）不带阀功能。
注5） 使用的压缩机为小型（0.75kW、输出流量不足100L/ 注14）金属杯体 ：不可选择2、8的组合。 AF＋AFM＋AR
min[ANR]）的场合，刚开始动作时有可能从排水活门 注15）螺纹种类为NPT。
产生空气泄漏，所以推荐使用N.C.型。 根据新计量法（日本使用SI单位），仅面向日本以外
注6） 标准压力表（设定0.85MPa）为1.0MPa规格。0.2MPa 的国家销售。
设定用压压力表请选择0.4MPa规格。 圆形压力表（带有色环）：不可与M组合。需另行订购。
注7） 该组合的减压阀具有防逆流功能。另外，为了维护时 数字式压力开关带单位切换功能，初期设定是psi。
AW＋AFM

标准规格
型号 AC20B-D AC30B-D AC40B-D AC40B-06-D AC50B-D AC60B-D
空气过滤器 「AF」 AF20-D AF30-D AF40-D AF40-06-D AF50-D AF60-D
组成零件
减压阀 「AR」 AR20-D AR30-D AR40-D AR40-06-D AR50-D AR60-D 附件
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1 1
压力表连接口径 注1） 「AR」 1/8
使用流体 空气
环境温度和使用流体温度 注2） －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
自动排水器 N.C. 「AF」 0.1MPa 0.15MPa AF
最低使用压力 N.O. 「AF」 — 0.1MPa
设定压力范围 「AR」 0.05~0.85MPa
过滤精度 注3） 「AF」 5μm
压缩空气洁净度等级 注4） ISO8573-1： 2010 ［6:4:4］ 注5）
排水量 「AF」 8 cm 3 25 cm 3 45 cm 3 AFM / AFD
杯体材质 「AF」 聚碳酸脂
杯体保护罩 「AF」 准标准（钢带） 标准配置（聚碳酸酯）
结构 「AR」 溢流型
重量 0.25kg 0.51kg 0.95kg 1.02kg 2.20kg 2.39kg AR
注1）在带方形嵌入式压力表、数字式压力开关的场合，没有压力表连接螺纹。
注2）带数字式压力开关的场合为－5~50℃。
注3）在以下条件进行【试验条件ISO8573-4 ： 2001标准，试验方法ISO12500-3 ： 2009标准】。
条件 ：新滤芯，且处理空气流量、进口压力和过滤器进口侧固体含量稳定。
注4）压缩空气洁净度等级基于ISO8573-1 ： 2010 Compressed air-Part1 ： Contaminants and purity classes来表示的。
有关该标准的详情，请参见P.114。
注5）表示进口侧的洁净度等级为［7:4:4］的场合。 AL

AW

26
