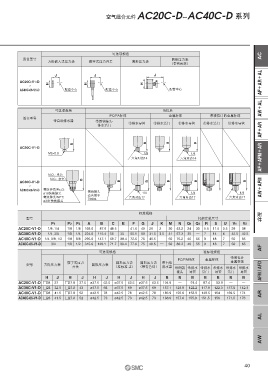

Page 41 - 08-气源处理元件

AC20C-D~AC40C-D 系列
空气组合元件

可选项规格 AC
适合型号 圆形压力表
方形嵌入式压力表 数字式压力开关 圆形压力表
（带有色环）
J J J
AC20C-V1-D AF＋AR＋AL
~ H H H
AC40C-06-V1-D 配管中心 配管中心 配管中心

AW＋AL
可选项规格 准标准
PC/PA杯体 金属杯体 带液位计的金属杯体
适合型号
带自动排水器 带倒钩接头· 带排水导管 带排水活门 带排水导管 带排水活门 带排水导管
AF＋AR
排水活门

B B B B
AC20C-V1-D
M5×0.8 1/8 1/8
六角对边14 六角对边14 AF＋AFM＋AR

N.O.: 黑色
N.C.: 灰色 B
AC30C-V1-D B B B B B B
~ AW＋AFM
AC40C-06-V1-D 螺纹种类/Rc,G: 倒钩接头
ø10快换接头 1/4 1/4 1/4
螺纹种类/NPT: 适合管子 六角对边17 六角对边17 六角对边17
ø3/8"快换接头 T0604
附件
标准规格
型号 托架安装尺寸
P1 P2 P3 A B C E F G J K M N Q1 Q2 R S U V1 V2
AC20C-V1-D 1/8、 1/4 1/8 1/8 169.6 87.6 48.5 — 41.6 40 26 2 30 43.2 24 33 5.5 11.5 3.5 29 38
AC30C-V1-D 1/4、 3/8 1/8 1/4 224.6 115.4 55 30 55.1 50 31.5 3.5 41 57.2 35 — 7 14 6 42.5 42.5
AC40C-V1-D 1/4、 3/8、 1/2 1/8 3/8 295.6 147.1 69.7 38.4 72.6 75 40.5 — 50 75.2 40 55 9 18 7 50 65
AC40C-06-V1-D 3/4 1/8 1/2 315.6 149.1 71.7 38.4 77.6 75 40.5 — 50 80.2 40 55 9 18 7 50 65
AF
可选项规格 准标准规格
带液位计
PC/PA杯体 金属杯体
数字式压力 圆形压力表 圆形压力表 带自动 金属杯体
型号 方形压力表 圆形压力表
开关 （准标准： Z） （带有色环） 排水器 带倒钩 带排水 带排水 带排水 带排水 带排水
接头 导管 活门 导管 活门 导管 AFM / AFD
H J H J H J H J H J B B B B B B B
AC20C-V1-D □28 27 □27.8 37.5 ø37.5 62.5 ø37.5 63.5 ø37.5 63.5 104.9 — 91.4 87.4 93.9 — —
AC30C-V1-D □28 32.5 □27.8 43 ø37.5 68 ø37.5 69 ø37.5 69 157.1 123.9 122.2 117.8 122.3 137.8 142.3
AC40C-V1-D □28 41.5 □27.8 52 ø42.5 78 ø42.5 78 ø42.5 78 186.9 155.6 153.9 149.5 154 169.5 174 AR
AC40C-06-V1-D □28 41.5 □27.8 52 ø42.5 73 ø42.5 73 ø42.5 73 188.9 157.6 155.9 151.5 156 171.5 176

AL

AW

40
