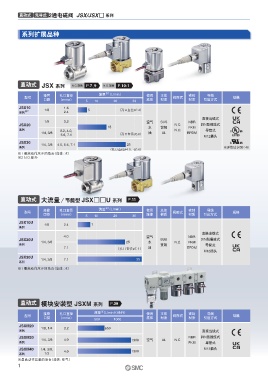

直动式 先导式 2通电磁阀 JSX/JSX□ 系列

系列扩展品种

直动式 JSX 系列 N.C.规格 P.7、 9 N.O.规格 P.10-1

※1
接管 孔口直径 流量 （L/min） 使用 主体 密封 导线
型号 阀形式 规格
口径 （mmø） 流体 材质 材质 引出方式
5 10 20 30
JSX10 1/8 1.6 5 （孔口直径ø2.4）
系列 ※2 2.4
直接出线式
1/8 3.2 空气 SUS NBR
JSX20 N.C. DIN型插座式
15 水 黄铜 FKM
系列 3.2, 4.0, N.O. 导管式
1/4, 3/8 （孔口直径ø5.6） 油 AL EPDM
5.6, 7.1 M12插头
JSX30
1/4, 3/8 4.0, 5.6, 7.1 25
系列 ※详情请参照P.46
（孔口直径ø4.0、ø5.6）
※1 最高动作压差的场合 （流体：水）
※2 N.O.除外

直动式 大流量／节能型 JSX□□U 系列 P.11
※1
接管 孔口直径 流量 （L/min） 使用 主体 密封 导线
型号 阀形式 规格
口径 （mmø） 流体 材质 材质 引出方式
5 10 20 30
JSX10U
1/8 2.4 7
系列
直接出线式
4.0 空气 NBR
JSX20U SUS DIN型插座式
1/4, 3/8 25 水 N.C. FKM
系列 黄铜 导管式
7.1 （孔口直径ø7.1） 油 EPDM
M12插头
JSX30U
1/4, 3/8 7.1 35
系列
※1 最高动作压差的场合 （流体：水）

直动式 模块安装型 JSXM 系列 P.39

※
接管 孔口直径 流量 （L/min）（ANR） 使用 主体 密封 导线
型号 阀形式 规格
口径 （mmø） 流体 材质 材质 引出方式
500 1000
JSXM20
1/8, 1/4 3.2 650
系列 直接出线式
JSXM30 NBR DIN型插座式
1/4, 3/8 4.0 1300 空气 AL N.C.
系列 FKM 导管式
JSXM40 1/4, 3/8, M12插头
4.0 1300
系列 1/2
※最高动作压差的场合（流体：空气）
