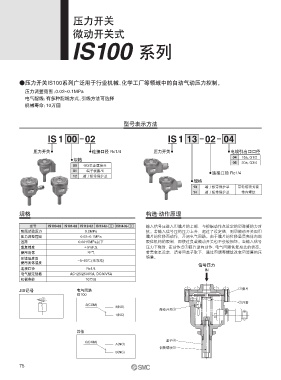

Page 75 - 21-工艺气体元件（特气阀）

压力开关

微动开关式

IS100 系列

●压力开关IS100系列广泛用于行业机械、化学工厂等领域中的自动气动压力控制。
压力调整范围： 0.02~0.1MPa
电气配线： 有多种配线方式、引线方法可选择
机械寿命： 10万回

型号表示方法

IS 1 00 02 IS 1 13 02 04

压力开关 连接口径 Rc1/4 压力开关 电线引出口口径
04 15a, G1/2
规格
06 20a, G3/4
00 带3芯金属接头
01 端子板露出
连接口径 Rc1/4
12 端子板带保护罩
规格
13 端子板带保护罩 带电缆密封套
14 端子板带保护罩 带内螺纹

规格 构造·动作原理

型号 IS100-02 IS101-02 IS112-02 IS113-02- □□ IS114-02- □□ 输入信号压进入q膜片的上部，与根据动作点设定的w弹簧的力对
耐压试验压力 0.2MPa 抗。若输入信号压的压力上升，超过了设定值，则e微动开关因q
压力调整范围 0.02~0.1MPa 膜片的位移而动作，开闭电气回路。由于膜片的位移量受壳体内部
迟滞 0.0015MPa以下 限位机构的限制，即使过负载微动开关也不会被损坏。当输入信号
重复精度 ±5%F.S. 压力下降时，在动作点e膜片逆向动作，电气回路恢复原先的状态。
使用流体 空气 若需变更设定，请将r盖子取下，通过t调整螺纹改变w弹簧的压
环境温度及 缩量。
使用流体温度 –5~60℃(无冻结)
信号压力
连接口径 Rc1/4
IN
电气额定规格 AC125/250V5A, DC30V5A
机械寿命 10万回
2(COM)
3(NO) :膜片
JIS记号 电气回路
IS100 1(NC)
@弹簧
2(COM)
3(NO)
微动开关.
1(NC)

其他

盖子;
C(COM)
A(NO)
调整螺纹=
B(NC)
C(COM) A(NO)
75
B(NC)
