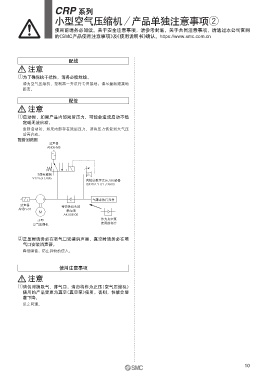

CRP 系列
小型空气压缩机／产品单独注意事项w

使用前请务必阅读。关于安全注意事项，请参考封底。关于共同注意事项，请通过本公司官网
的《SMC产品使用注意事项》及《使用说明书》确认。https://www.smc.com.cn

配线
注意

q为了确保抗干扰性，请务必接地线。
请为空气压缩机、控制器一齐进行专用接地。请尽量缩短接地
距离。

配管
注意

q启动时，如果产品内部残留压力，可能会造成启动不稳
定或无法启动。
重新启动时，如果内部存在残留压力，请将压力恢复到大气压
后再启动。
配管回路图
消声器
AN05-M5

3通电磁阀
P
V124-5LU-M5
高精度数字式压力传感器
ISE20A-Y-01-J-X603

气罐或执行元件
消声器 带快换接头的
ANB1-01
M 单向阀
AKH06-00
小型 作为真空泵
空气压缩机 使用的场合

w正压时请务必在吸气口安装消声器，真空时请务必在喷
气口安装消声器。
降低噪音，防止异物的侵入。

使用注意事项
注意

q请勿对换吸气、排气口，请勿将作为正压（空气压缩机）
使用的产品变更为真空（真空泵）使用。否则，性能会显
著下降。
反之同理。

10
