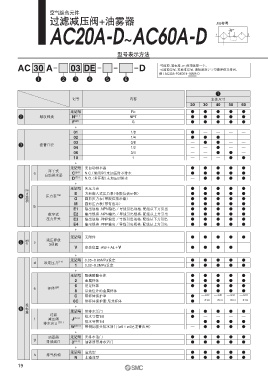

空气组合元件
过滤减压阀+油雾器 JIS符号
AC20A-D~AC60A-D 1 2

型号表示方法

AC 30 A 03 DE D ·可选项、准标准： a~j每项选择一个。
·可选项记号、准标准记号：请按照数字字母顺序依次排列。
例） AC30A-F03DE1-16NR-D
q w e r t y

q
记号 内容 主体尺寸
20 30 40 50 60
无记号 Rc ● ● ● ● ●
w 螺纹种类 N 注1） NPT ● ● ● ● ●
F 注2） G ● ● ● ● ●
+
01 1/8 ● — — — —
02 1/4 ● ● ● — —
03 3/8 — ● ● — —
e 接管口径
04 1/2 — — ● — —
06 3/4 — — ● ● —
10 1 — — — ● ●
+
无记号 无自动排水器 ● ● ● ● ●
浮子式
a C 注4） N.C. （常闭型）未加压时不排水 ● ● ● ● ●
自动排水器
D 注5） N.O. （常开型）未加压时排水 — ● ● ● ●
+
无记号 无压力表 ● ● ● ● ●
注3） 可选项
E 方形嵌入式压力表（带限位指示器） ● ● ● ● ●
r 压力表 注6） G 圆形压力表（带限位指示器） ● ● ● ● ●
M 圆形压力表（带有色环） ● ● ● ● ●
b
E1 输出规格： NPN输出／导线引出规格：配线从下方引出 ● ● ● ● ●
数字式 E2 输出规格： NPN输出／导线引出规格：配线从上方引出 ● ● ● ● ●
压力开关 E3 输出规格： PNP输出／导线引出规格：配线从下方引出 ● ● ● ● ●
E4 输出规格： PNP输出／导线引出规格：配线从上方引出 ● ● ● ● ●
+
无记号 无附件 ● ● ● ● ●
附件 残压释放
t c 3通阀
V 安装位置： AW＋AL＋V ● ● ● ● —
+
无记号 0.05~0.85MPa设定 ● ● ● ● ●
d 设定压力 注7）
1 0.02~0.2MPa设定 ● ● ● ● ●
+
无记号 聚碳酸酯杯体 ● ● ● ● ●
2 金属杯体 ● ● ● ● ●
6 尼龙杯体 ● ● ● ● ●
e 杯体 注8）
8 带液位计的金属杯体 — ● ● ● ●
C 带杯体保护罩 ● — 注9） — 注9） — 注9） — 注9）
准标准 6C 带杯体保护罩·尼龙杯体 ● — 注10） — 注10） — 注10） — 注10）
+
y
无记号 带排水活门 ● ● ● ● ●
过滤 排水导管1/8 ● — — — —
f 减压阀 J 注12）
排水出口 注11） 排水导管1/4 — ● ● ● ●
W 注13） 带倒钩接头排水活门（ø6×ø4尼龙管适用） — ● ● ● ●
+
油雾器 无记号 无排水活门 ● ● ● ● ●
g
排油出口 3 注14） 油雾器带排水活门 ● ● ● ● ●
+
无记号 溢流型 ● ● ● ● ●
h 排气机构
N 非溢流型 ● ● ● ● ●
19
