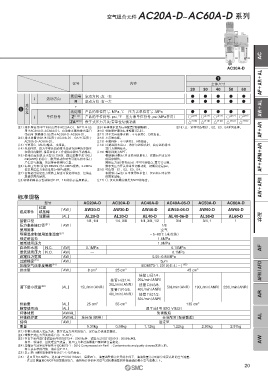

Page 21 - 08-气源处理元件

AC20A-D~AC60A-D 系列
空气组合元件

型号表示方法 AC

AC30A-D

q
记号 内容 主体尺寸 AF＋AR＋AL
20 30 40 50 60
无记号 流动方向：左→右 ● ● ● ● ●
i 流动方向
准标准 R 流动方向：右→左 ● ● ● ● ●
+
y AW＋AL
无记号 产品的单位符号： MPa、℃ 压力表单位符号： MPa ● ● ● ● ●
j 单位符号 Z 注15） 产品的单位符号： psi、°F 压力表单位符号： psi （MPa并用） ○ 注17） ○ 注17） ○ 注17） ○ 注17） ○ 注17）
ZA 注16） 数字式压力开关:带单位切换功能 △ 注18） △ 注18） △ 注18） △ 注18） △ 注18）
注1） 排水导管为NPT1/8 （适用于AC20A-D）、NPT1/4 （适 注9） 杯体保护罩为标准配置（聚碳酸酯）。 注18） △ ：请和可选项E1、E2、E3、E4并列选择。
用于AC30A-D~AC60A-D）。自动排水器的排出通口 注10）杯体保护罩为标准配置（尼龙）。 AF＋AR
带ø3/8”快换接头（适用于AC30A-D~AC60A-D）。 注11） 浮子式自动排水器 ：不可选择C、D的组合。
注2） 排水导管为G1/8 （适用于AC20A-D）、G1/4 （适用于 注12）不带阀功能。
AC30A-D~AC60A-D）。 注13）金属杯体 ：不可选择2、8的组合。
注3） 可选项G、M同包输出，未组装。 注14） 过滤器排水出口 ：选择与W组合时，油雾器的排水
注4） 无加压时，因为不够使自动排水器动作的量的冷凝水 活门为倒钩接头。
在杯体内聚积，推荐在停止工作前将冷凝水手动排出。 注15）螺纹种类为NPT。
注5） 使用的压缩机为小型（0.75kW、输出流量不足100L/ 根据新计量法（日本使用SI单位），仅面向日本以外
min[ANR]）的场合，刚开始动作时有可能从排水活门 的国家销售。 AF＋AFM＋AR
产生空气泄漏，所以推荐使用N.C.型。 圆形压力表（带有色环）：不可与M组合。需另行订购。
注6） 标准压力表（设定0.85MPa）为1.0MPa规格。0.2MPa 数字式压力开关带单位切换功能，初期设定是psi。
设定用压压力表请选择0.4MPa规格。 注16）可选项 ： E1、E2、E3、E4。
注7） 会有超过设定压力规格上限也可设定的场合，但请在 根据新计量法（日本使用SI单位），仅面向日本以外
规格范围内使用。 的国家销售。
AW＋AFM
注8） 杯体的耐药品性请通过P.97、113的药品信息确认。 注17）○：仅对应螺纹种类为NPT的场合。

标准规格
型号 AC20A-D AC30A-D AC40A-D AC40A-06-D AC50A-D AC60A-D
过滤 AW20-D AW30-D AW40-D AW40-06-D AW60-D AW60-D 附件
组成零件 减压阀 「AW」
油雾器 ［AL］ AL20-D AL30-D AL40-D AL40-06-D AL50-D AL60-D
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1 1
压力表连接口径 注1） 「AW」 1/8
使用流体 空气
环境温度和使用流体温度 注2） －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
自动排水器 N.C. 「AW」 0.1MPa 0.15MPa AF
最低使用压力 N.O. 「AW」 — 0.1MPa
设定压力范围 「AW」 0.05~0.85MPa
过滤精度 注3） 「AW」 5μm
压缩空气洁净度等级 注4） ISO8573-1： 2010 ［6:4:－］ 注5）
排水量 「AW」 8 cm 3 25 cm 3 45 cm 3 AFM / AFD
接管口径1/4：
接管口径1/4： 30L/min （ANR）
30L/min （ANR） 接管口径3/8：
滴下最小流量 注6） ［AL］ 15L/min （ANR） 50L/min （ANR） 190L/min （ANR） 220L/min （ANR）
接管口径3/8： 40L/min （ANR）
40L/min （ANR） 接管口径1/2： AR
50L/min （ANR）
排油量 ［AL］ 25 cm 3 55 cm 3 135 cm 3
推荐使用油 ［AL］ 透平油1号（ISO VG32）
杯体材质 ［AW/AL］ 聚碳酸脂
杯体保护罩 ［AW/AL］ 准标准（钢带） 标准配置（聚碳酸酯） AL
结构 「AW」 溢流型
重量 0.31kg 0.58kg 1.12kg 1.22kg 2.90kg 2.97kg
注1）在带方形嵌入式压力表、数字式压力开关的场合，没有压力表连接螺纹。
注2）带数字式压力开关的场合为－5~50℃。
注3）在以下条件进行【试验条件ISO8573-4 ： 2001标准，试验方法ISO12500-3 ： 2009标准】。 AW
条件 ：新滤芯，且处理空气流量、进口压力和过滤器进口侧固体含量稳定。
注4）压缩空气洁净度等级基于ISO8573-1 ： 2010 Compressed air-Part1 ： Contaminants and purity classes来表示的。
有关该标准的详情，请参见P.114。
注5）表示进口侧的洁净度等级为［7:4:4］的场合。
注6）· 进口压力0.5MPa，透平油1号（ISO VG32），温度20℃，油量调整阀为全开的条件下，油滴数量为为5滴/分或更高时的空气流量。
· 在出口侧重复ON/OFF的回路的场合，请将每分钟的平均空气消耗量调整到开始滴油的最小空气流量之上。
20
