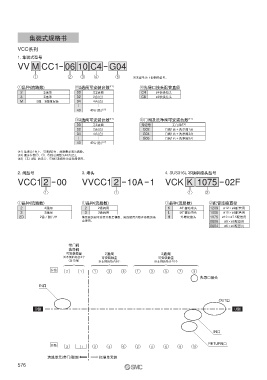

Page 173 - 17-流体控制元件

集装式规格书
VCC系列
1. 集装式型号
VV M CC1 06 10 C4 G04

q w e r t ※本型号为下图例的型号。
q品种(流路数) w2通阀可安装台数 注1) r先导口接头配管直径
2 2通阀 00 无2通阀 C4 ø4快换接头
3 3通阀 02 2台(色) C6 ø6快换接头
M 2通、3通阀混装 04 … 4台(色)
…
40 40台(色) 注2)
e3通阀可安装台数 注1) t门阀及洗净阀可安装台数 注1)
00 无3通阀 无记号 无门阀 注3)
02 2台(色) G02 门阀1台＋洗净阀1台
04 … 4台(色) G04 门阀1台＋洗净阀3台
…
G06 门阀1台＋洗净阀5台
40 40台(色) 注2)
注1) 集装块1台上，可装阀2台，故数量必须为偶数。
注2) 最多位数w、e、t的总阀数为40台(色)。
注3)「无门阀」的场合，w的2通阀作为清洗阀使用。
2. 阀型号 3. 堵头 4. SUS316L 不锈钢接头型号
VCC1 2 00 VVCC1 2 10A 1 VCK K 1075 02F
q q q w
q品种(流路数) q品种(流路数) q品种(流路数) w配管连接直径
2 2通阀 2 2通阀用 K 40°摆动弯头 1209 ø12×ø9配管用
3 3通阀 3 3通阀用 L 90°摆动弯头 1008 ø10×ø8配管用
2D 2通／膜片型 集装板的阀可安装台数是偶数，阀的使用台数在奇数的场 H 外螺纹接头 1075 ø10×ø7.5配管用
合使用。 0806 ø8×ø6配管用
0604 ø6×ø4配管用

带门阀
洗净阀
可安装数量 2通阀 3通阀
※本例的场合4个 可安装数量 可安装数量
(含门阀) ※本例的场合6个 ※本例的场合10个
位数 2 1 1 3 5 1 3 5 7 9
先导口接头
IN口
OUT口
D侧 U侧

IN口
RETURN口
位数
3 门 2 4 6 2 4 6 8 10
清洗单元(带门阀)侧 标准单元侧
576
