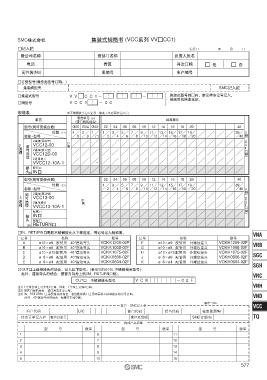

SMC株式会社 集装式规格书 (VCC系列 VV□CC1)
□记入栏 发行日 年 月 日
贵公司名称 贵部门名称 负责人姓名
电话 传真 再次订购 □ 是 □ 否
元件名(No) 图编号 生产编号
□订货型号(请按此型号订购。)
集装阀型号 SMC记入栏
□集装式型号 V V C C 1 - - 集装式型号的□内，参见样本记号记入。
按阀用规格表选定。
□阀型号 V C C 1 - 0 0
规格表 ※不锈钢接头记入记号，除此之外必要处记入○。
单元 清洗单元 注2) 标准单元
(带门阀的场合)
型号(阀可安装台数) G06 G04 G02 02 04 06 08 10 12 14 16 18 20 40
U
位数 注1) 4 2 1 1 3 5 7 9 11 13 15 17 19 39 侧
名称·型号 5 3 门 2 4 6 8 10 12 14 16 18 20 40
OUT (
2通阀(滑动型) D
2 阀可选项 侧
通阀 VCC12-00
2通阀(膜片型) 口侧
VCC12D-00
2通用堵头 )
VVCC12-10A-1
接头
配管口
IN口
注3)
型号(阀可安装台数) 02 04 06 08 10 12 14 16 18 20 40
位数 注1) 1 3 5 7 9 11 13 15 17 19 39 U
名称·型号 2 4 6 8 10 12 14 16 18 20 40 侧
阀可选项
３通阀 3通阀(滑动型) (
VCC13-00 D OUT
侧
3通用堵头
VVCC13-10A-1 口侧
接头 配管口
IN口 )
配管口
注3) RETURN口
□IN、RETURN口用的不锈钢接头从下表选定，用记号记入规格表。 VNA
记号 名称 型号 记号 名称 型号
A ø12×ø9 配管用 40°摆动弯头 VCKK1209-02F F ø12×ø9 配管用 外螺纹接头 VCKH1209-02F VNB
B ø10×ø8 配管用 40°摆动弯头 VCKK1008-02F G ø10×ø8 配管用 外螺纹接头 VCKH1008-02F
C ø10×ø7.5 配管用 40°摆动弯头 VCKK1075-02F H ø10×ø7.5 配管用 外螺纹接头 VCKH1075-02F
D ø 8×ø6 配管用 40°摆动弯头 VCKK0806-02F J ø 8×ø6 配管用 外螺纹接头 VCKH0806-02F SGC
E ø 6×ø4 配管用 40°摆动弯头 VCKK0604-02F K ø 6×ø4 配管用 外螺纹接头 VCKH0604-02F
SGH
□OUT口上连接接头的场合，记入以下型号。(参见SUS316L 不锈钢接头型号)
此外，连接弯头的场合，配管方向为上侧(IN、RETURN口侧)。 VNC
OUT口 不锈钢接头型号 V C K - 0 2 F
VNH
注1) 1个集装块上可安装2台阀。因此，1个块上订购2台阀。
注2) 需要门阀的场合，请订购清洗单元部。
注3) IN、RETURN口上需要接头的场合，各位数的通口上用所需得不锈钢接头的记号订购。 VND
此外，40°摆动弯头的场合，配管方向为D侧。
顺序号No.
VCC
客户·SMC记入栏 VCC
客户代码 U/C 部门代码 担当代码 检索登录No
传真订单记入栏 客户订单号 客户交货期 SMC订单No TQ
构成产品清单
型 号 数量 型 号 数量 型 号 数量
1 6 11
2 7 12
3 8 13
4 9 14
5 10 15
