JSX/JSX□ 系列／产品单独注意事项i

使用前请务必阅读。关于安全注意事项，请参考封底。关于流体控制2通电磁阀的共同注意事项，
请通过本公司官网的《SMC产品使用注意事项》 及《使用说明书》确认。
https://www.smc.com.cn

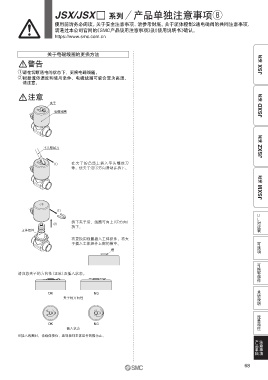

关于电磁线圈的更换方法

警告 JSX 系列

q请在切断通电的状态下，更换电磁线圈。
w根据流体温度和使用条件，电磁线圈可能会变为高温，
请注意。

注意
JSXD 系列
夹子
电磁线圈

JSXZ 系列

平头螺丝刀

q 在夹子的凸部上插入平头螺丝刀
等，使夹子沿q方向滑动并拆下。
JSXM 系列

q
UL
对应表
拆下夹子后，线圈可向上（w方向）
w
拆下。
主体组件
将更换用线圈插入主体组件，将夹 可选项可换零部件术语说明
子插入主体组件上部的槽中。
槽

请注意夹子的方向性（正反）及插入状态。

OK NG
夹子的方向性

流量特性

OK NG
插入状态
※ 插入线圈时，请确保按住，直到看到主体组件的槽为止。
