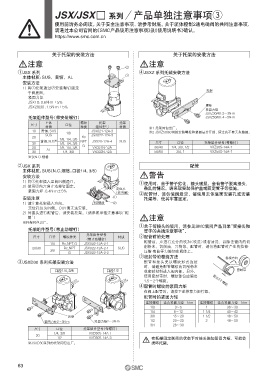

JSX/JSX□ 系列／产品单独注意事项e

使用前请务必阅读。关于安全注意事项，请参考封底。关于流体控制2通电磁阀的共同注意事项，
请通过本公司官网的《SMC产品使用注意事项》 及《使用说明书》确认。
https://www.smc.com.cn

关于托架的安装方法 关于托架的安装方法

注意 注意
w
qJSX 系列 rJSXZ 系列托架安装方法
q
主体材质： SUS、黄铜、AL
安装方法
1） 将q托架通过w安装螺钉固定 托架
于阀底面。
紧固力矩
JSX10： 0.6N·m±5%
JSX20/30： 1.5N·m±5% 螺栓
紧固力矩
JSXZ30/40:2～3N·m
托架组件型号（带安装螺钉） JSXZ50/60:4～5N·m
主体 螺纹 托架 托架
尺寸 口径
材质 种类 组件型号 材质 ※1 托架同包出厂。
10 黄铜, SUS 1/8 JSX021-12A-3 ※2 JSXZ50/60用的安装螺栓和垫圈是分开的， 请注意不要丢失垫圈。
SUS JSX022-12A-3
20 1/8, 1/4, 3/8 Rc
黄铜, SUS ※ NPT JSX20-12A-4 SUS
30 1/8, 1/4, 3/8 尺寸 口径 托架组件型号（带螺钉）
20 AL 1/8, 1/4, 3/8 G VX021N-12A 30/40 1/4, 3/8, 1/2 VXZ30S-14A-1
30 1/4, 3/8 VX022N-12A 50/60 3/4, 1 VXZ50S-14A-1
※仅N.O.规格
wJSX 系列 配管
主体材质： SUS （N.C.规格： 口径1/4, 3/8）
安装方法 警告
1） 将q托架插入至阀IN侧通口。 q使用时，由于管子劣化、接头破损，会有管子脱离接头、
2） 使用w内六角止动螺钉固定。
定位孔 杂乱的情况。请采取安装保护盖或固定管子等措施。
紧固力矩： 0.4N·m±5% （仅IN侧） w配管时，请勿使阀悬空，请使用主体底面安装孔或安装
安装注意 q 托架等，使其牢靠固定。
1） 请注意托架插入方向。 M3螺纹 w
定位孔仅为IN侧。OUT侧无法安装。
2） 对接头进行配管后，请安装托架。（请参照单独注意事项“配
管”） 注意
※托架同包出厂。
q关于管接头的使用，请参见SMC官网产品目录“管接头和
托架组件型号（带止动螺钉） 管子的共通注意事项”。
托架组件型号
尺寸 口径 螺纹种类 材质 w配管前的处理
（带止动螺钉）
1/4 Rc,NPT,G JSX022-12A-2-1 配管前，应进行充分的吹扫（吹洗）或者清洗，以除去管内的切
20/30 Rc,NPT JSX022-12A-2-1 SUS 削粉末、切削油、异物等。配管时，请勿将配管时产生的拉伸·
3/8 压缩·弯曲等力施加在阀体上。
G JSX022-12A-2-2
e密封带的卷绕方法 卷绕方向
eJSXD30 系列托架安装方法 配管和接头类以螺纹形式连接
时，请避免配管螺纹的切削粉末
口径1/4、3/8 口径1/2 或密封材料进入阀内部。另外， 密封带
使用密封带时，螺纹部位应留出
1.5～2个螺距。 留出2个螺距
r配管时螺纹的紧固力矩
在阀上配管时，请按下述推荐力矩拧紧。
配管时的紧固力矩
连接螺纹 适合紧固力矩 N·m 连接螺纹 适合紧固力矩 N·m
1/8 3～5 1 36～38
1/4 8～12 1 1/4 40～42
托架 3/8 15～20 1 1/2 48～50
紧固力矩2～3N·m 紧固力矩2～3N·m 1/2 20～25 2 48～50
3/4 28～30
尺寸 口径 托架组件型号（带螺钉）
1/4, 3/8 VXD30S-14A-1
30
1/2 VXD30S-14A-3 在托架固定到阀的状态下对接头施加紧固力矩，可能会
※JSXD30系列的托架同包出厂。 损坏托架。

63
