Page 62 - 17-流体控制元件

JSXD 系列

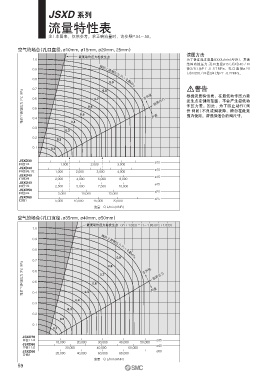

流量特性表

注）本图表，仅供参考。求正确流量时，请参照P.54～58。

空气的场合（孔口直径： ø10mm, ø15mm, ø20mm, 25mm）
读图方法
最低动作压力差发生点
1.0 为了保证流过流量6000L/min （ANR） ，声速
范围内的压力：孔口直径ø15 （JSXD40／口
0.9 径3/ 8 ）为P1 0.5 7 MPa 、孔口直 径ø20
（JSXD50／口径3/4）为P1 0.22MPa。
0.8 阀的上游侧压力 P1＝1.0MPa
0.9
0.7 警告
MPa 0.8
（P2） 0.6 0.7 亚声速 临界压力 根据流量特性表，在最低动作压力差
发生点左侧的范围，不会产生最低动
阀的下游侧压力 0.5 0.5 0.6 声速 作压力差。因此，为了防止动作（阀
开·阀闭）不良或阀故障，请勿在此范
围内使用。请选择适合的阀尺寸。
0.4
0.3 0.4
0.3
0.2
0.2
0.1
0.1

JSXD30 ø10
口径1/4 1,000 2,000 3,000
JSXD30 ø10
口径3/8,1/2 1,000 2,000 3,000 4,000
JSXD40 ø15
口径3/8 2,000 4,000 6,000 8,000
JSXD40 ø15
口径1/2 2,500 5,000 7,500 10,000
JSXD50 ø20
口径3/4 5,000 10,000 15,000
JSXD60 ø25
口径1 5,000 10,000 15,000 20,000
流量 Q L/min（ANR）

空气的场合（孔口直径： ø35mm, ø40mm, ø50mm）
最低动作压力差发生点 （P1＋1.033）＝（1～1.89）（P2＋1.033）
1.0

0.9

0.8 阀的上游侧压力 P1＝1.0MPa
0.9
0.7
MPa 0.8
（P2） 0.6 0.7 亚声速 临界压力
阀的下游侧压力 0.5 0.5 0.6 声速

0.4
0.4
0.3
0.3
0.2
0.2
0.1
0.1
JSXD70
口径1 1/4 ø35
10,000 20,000 30,000 40,000 50,000
JSXD80 ø40
口径1 1/2 20,000 40,000 60,000
JSXD90 ø50
口径2 20,000 40,000 60,000 80,000
流量 Q L/min（ANR）
59
