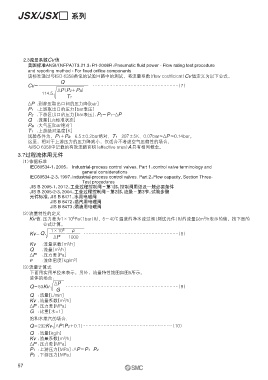

2.3流量系数Cv 值
美国标准ANSI/ （NFPA） T3.21.3： R1-2008R： Pneumatic fluid power - Flow rating test procedure
and reporting method - For fixed orifice components
该标准通过与ISO 6358类似的试验回路中的测试，将流量系数（flow coefficient） Cv 值定义为以下公式。
Q
Cv＝——————————— …………………………………………………（7）
△P （P2＋Pa）
114.5 ——————
T1
△P ：到静压取出口间的压力降［bar］
P1 ：上游取出口的压力［bar表压］
P2 ：下游区出口的压力［bar表压］： P2＝P1—△P
Q ：流量［L/s标准状态］
Pa ：大气压［bar绝对］
T1 ：上游绝对温度［K］
试验条件为，P1＋Pa＝6.5±0.2bar绝对、T1＝297±5K、0.07bar △P 0.14bar。
这里，相对于上游压力的压力降减小，仅适合不考虑空气压缩性的场合。
与ISO 6358中记载的有效流路面积 （effective area） A 具有相同概念。
3.7过程流体用元件
（1）依据标准
IEC60534-1： 2005： Industrial-process control valves. Part 1： control valve terminology and
general considerations
IEC60534-2-3： 1997： Industrial-process control valves. Part 2： Flow capacity, Section Three-
Test procedures
JIS B 2005-1： 2012：工业过程控制阀－第1部：控制阀用语及一般必要条件
JIS B 2005-2-3： 2004：工业过程控制阀－第2部：流量－第3节：试验步骤
元件标准： JIS B 8471：水用电磁阀
JIS B 8472：蒸汽用电磁阀
JIS B 8473：燃油用电磁阀
（2）流量特性的定义
3
5
Kv 值：压力差为1×10 Pa （1bar）时，5～40℃温度的净水流过阀（测试元件）时的流量以m /h表示的值。按下面的
公式计算。
1×10 ρ
5
Kv＝Q ————·——— ………………………………………………………（8）
△P 1000
Kv ：流量系数［m /h］
3
Q ：流量［m /h］
3
△P ：压力差［Pa］
3
ρ ：流体密度［kg/m ］
（3）流量计算式
下面用实用单位来表示。另外，流量特性线图如图5所示。
液体的场合：
△P
Q＝53Kv —— …………………………………………………………………（9）
G
Q ：流量［L/min］
Kv ：流量系数［m /h］
3
△P ：压力差［MPa］
G ：比重［水=1］
饱和水蒸汽的场合：
Q＝232Kv △P （P2＋0.1）……………………………………………………（10）
Q ：流量［kg/h］
3
Kv ：流量系数［m /h］
△P ：压力差［MPa］
P1 ：上游压力［MPa］：△P＝P1—P2
P2 ：下游压力［MPa］
