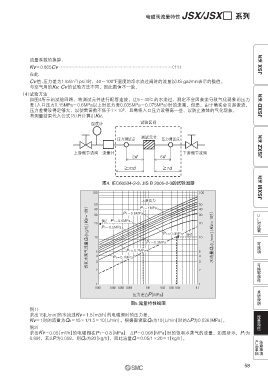

电磁阀流量特性 JSX/JSX□ 系列

流量系数的换算：
Kv＝0.865Cv …………………………………………………………………（11） JSX 系列
在此
2
Cv 值：压力差为1 lbf/in（psi）时，40～100°F温度的净水流过阀时的流量以US gal/min表示的数值。
与空气用的Kv, Cv 的试验方法不同，因此数值不一致。
（4）试验方法
如图4所示的试验回路，将测试元件进行配管连接，让5～40℃的水流过，测定不会因紊流导致气化现象的压力
差（入口压力0.15MPa～0.6MPa以上时压力差0.035MPa～0.075MPa）时的流量。但是，由于确实会引起紊流， JSXD 系列
5
压力差需设得足够大，以使雷诺数不低于1×10 ，且需将入口压力设得高一些，以防止液体的气化现象。
将测量结果代入公式（8） 后计算出Kv。
温度计 试验区间

压力测试点 测试元件 压力测试点

上游侧节流阀 流量计 下游侧节流阀 JSXZ 系列
2d 6d

20d 7d
JSXM 系列
图4. IEC60534-2-3, JIS B 2005-2-3的试验回路

100 100
上游压力
50 P1＝1MPa 50 UL
［kg/h］（Kv＝1时） 30 例2 P1＝0.6MPa P1＝0.4MPa 例1 30 ［L/min］（Kv＝1时） 对应表
40
40
P1＝0.8MPa
20
20
P1＝0.5MPa
10
10
饱和水蒸气流量Q0 5 4 P1＝0.1MPa P1＝0.3MPa 5 4 水流量Q0 可选项可换零部件术语说明
P1＝0.2MPa

2 3 3 2

1 1
0.001 0.002 0.003 0.004 0.01 0.02 0.03 0.04 0.1
压力差△P ［MPa］
图5.流量特性线图
例1）
求出15[L/min]的水流过Kv＝1.5 ［m3/h］的电磁阀时的压力差。 流量特性
Kv＝1时的流量为Q0＝15×1/1.5＝10 ［L/min］ ，根据图读取Q0为10 ［L/min］时的△P为0.036 ［MPa］。
例2）
求出Kv＝0.05 ［m /h］的电磁阀在P1＝0.8 ［MPa］、△P＝0.008 ［MPa］时的饱和水蒸气的流量。如图所示，P1为
3
0.8时，若△P为0.008，则Q0为20 ［kg/h］ ，因此流量Q＝0.05/1×20＝1 ［kg/h］。 产品单独 注意事项
