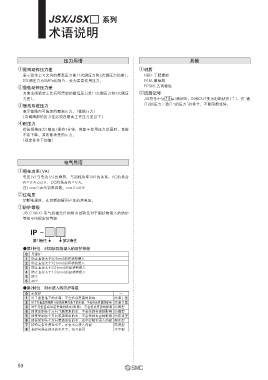

JSX/JSX□ 系列
术语说明
压力用语 其他
q最高动作压力差 q材质
表示动作上可允许的最高压力差（1次侧压力和2次侧压力的差）。 NBR：丁腈橡胶
2次侧压力为0MPa的场合，变为最高使用压力。 FKM： 氟橡胶
w最低动作压力差 EPDM： 乙丙橡胶
为使主阀稳定工作而所需要的最低压力差（1次侧压力和2次侧压 w流路记号
力差）。 JIS符号中（ ）阀闭时，IN和OUT变为阻断状态（ ） ，但“通
e最高系统压力 口2的压力＞通口1的压力” 的场合，不能阻断流体。
表示管路内可施加的最高压力。（管路压力）
［电磁阀部的压力差必须在最高工作压力差以下］
r耐压力
指按规格压力（静压）保持1分钟，恢复至使用压力范围时，性能
不会下降。其所能承受的压力。
（规定条件下的值）
电气用语
q视在功率（VA）
电压（V）与电流（A）的乘积。与消耗功率（W）的关系，AC的场合
W＝V·A·cosθ、DC的场合W＝V·A。
注） cosθ表示功率因数。cosθ 0.9
w过电压
切断电源时，在切断部瞬间产生的高电压。
e防护等级
JIS C 0920：电气机械元件的防水试验及对于固状物侵入的防护
等级中所规定的等级
IP
第1特性 第2特性
●第1特性 对固状异物侵入的防护等级
0 无保护
1 防止直径大于50 ［mm］的固状物侵入
2 防止直径大于12 ［mm］的固状物侵入
3 防止直径大于2.5 ［mm］的固状物侵入
4 防止直径大于1.0 ［mm］的固状物侵入
5 防尘
6 耐尘
●第2特性 对水浸入的防护等级
0 无保护 —
1 对于垂直落下的水滴，不会造成有害的影响 防滴 型
2 对于在垂直到倾斜15度的范围内落下的水滴，不会造成有害的影响 防滴 型
3 对于与垂直成60度夹角的喷水（降雨） ，不会造成有害的影响 防雨型
4 即使受到各个方向飞溅而来的水，不会受到有害的影响 防溅型
5 即使受到各个方向喷洒而出的水，不会受到有害的影响 防喷流型
6 即使受到各个方向喷洒而出的水，也不会被水浸入内部 耐水型
7 按特定条件浸在水中，水也不会浸入内部 防浸型
8 长时间浸在指定的水压下，也可使用 水中型
