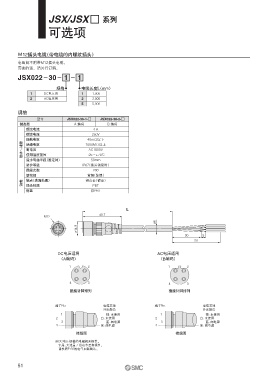

Page 54 - 17-流体控制元件

JSX/JSX□ 系列

可选项

Ｍ12插头电缆（带电缆的内螺纹插头）

电磁阀不附带M12插头电缆。
需要的话，请另行订购。

JSX022 30 1 1

规格 电缆长度L （mm）
1 DC电压用 1 1,000
2 AC电压用 2 2,000
5 5,000
规格
型号 JSX022-30-1-□ JSX022-30-2-□
键类型 A 编码 B 编码
额定电流 4 A
额定电压 250V
额定／性能 接触电阻 40mΩ以下
绝缘电阻 1000MΩ以上
耐电压 AC1500V
使用温度范围 —25～+70℃
最小弯曲半径（固定时） 50mm
防护等级 IP67 （插头锁紧时）
插拔次数 200
滚花部 黄铜（镀镍）
材质
触点（表面处理） 铜合金（镀金）
插头材质 PBT
底盖 软PBT

L
40.7
M12
ø6
ø14.9

30 5
50

DC电压适用 AC电压适用
（A编码） （B编码）
1 2 1 2

4 3 4 3
插座针脚排列 插座针脚排列

端子No. 电缆芯线 端子No. 电缆芯线
外皮颜色 外皮颜色
1 棕:未使用 1 棕:未使用
2 白:未使用 2 白:未使用
3 蓝:阀电源 3 蓝:阀电源
4 黑:阀电源 4 黑:阀电源
接线图 接线图
※DC电压规格的电磁阀无极性。
但是，大流量／省功率型有极性。
请参照P.66的电气回路确认。
