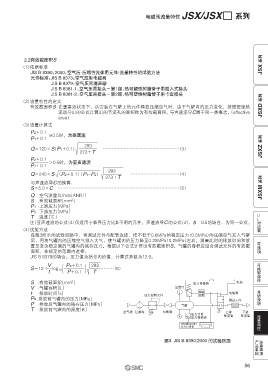

电磁阀流量特性 JSX/JSX□ 系列

2.2有效截面积S
（1） 依据标准 JSX 系列
JIS B 8390： 2000： 空气压-压缩性流体用元件-流量特性的试验方法
元件标准： JIS B 8373： 空气压用电磁阀
JIS B 8379： 空气压用消声器
JIS B 8381-1：空气压用接头－第1部：热可塑性树脂管子用插入式接头
JIS B 8381-2：空气压用接头－第2部：热可塑性树脂管子用卡套接头
（2） 流量特性的定义
有效截面积S： 在壅塞流状态下，从安装在气罐上的元件释放压缩空气时，由于气罐内的压力变化，按理想绝热 JSXD 系列
流动导出的公式计算出的节流孔的面积称为有效截面积。与声速流导C属于同一类概念。（effective
area）
（3）流量计算式
P2＋0.1
———— 0.5时，为壅塞流
P1＋0.1
293 JSXZ 系列
Q＝120×S （P1＋0.1） ———— ……………………………………………（3）
273＋T
P2＋0.1
————＞0.5时，为亚声速流
P1＋0.1
293
Q＝240×S （P2＋0.1） （P1—P2） ———— ……………………………（4）
273＋T
与声速流导C 的换算：
S＝5.0×C ………………………………………………………………………（5） JSXM 系列
Q ：空气流量［L/min （ANR）］
2
S ：有效截面积［mm ］
P1 ：上游压力［MPa］
P2 ：下游压力［MPa］ UL
T ：温度［℃］
注）亚声速流的公式（4）仅适用于临界压力比b 不明的元件。声速流导C 的公式（2） ，b ＝0.5的场合，为同一公式。 对应表
（4）试验方法
在图3所示的试验回路中，将测试元件与配管连接，把不低于0.6MPa的稳定压力（0.5MPa）的压缩空气充入气罐
后，再将气罐内的压缩空气排入大气，使气罐内的压力降至0.25MPa （0.2MPa）左右。测量此时的排放时间和放 可选项可换零部件术语说明
置至变为稳定值的气罐内的残存压力，根据以下公式计算出有效截面积S。气罐的容积应结合测试元件的有效截
面积，在规定的范围内选择。
JIS B 8379的场合，压力值为括号内的值，计算式系数为12.9。

（
V Ps＋0.1 293
）
S＝12.1—log 10 ————— ——………（6）
t P＋0.1 T
2
S ：有效截面积［mm ］ 压力传感器 电源
V ：气罐容积［L］ 温度计
t ：排放时间［s］ 压力控制元件 控制 电磁阀
回路
Ps：排放前气罐内的压力［MPa］ 测试元件
P ：排放后气罐内的残存压力［MPa］ 气罐
T ：排放前气罐内的温度［K］ 空气源 过滤器 切断阀 上游 下游
压力计或 整流管 整流管 流量特性
压力转换器
计时器（时钟）
压力记录仪

产品单独 注意事项
图3. JIS B 8390:2000 的试验回路
