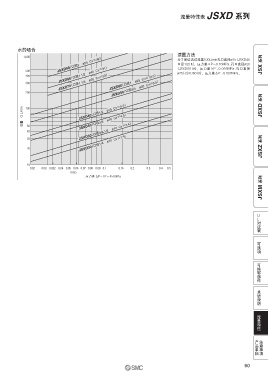

流量特性表 JSXD 系列
水的场合
读图方法
1,000 为了保证流过流量100L/min孔口直径ø15 （JSXD40
JSXD90 （口径2 ø50 Cv＝49） 口径1/2）时，压力差ΔP 0.16MPa、孔口直径ø20 JSX 系列
500 （JSXD50）时，压力差ΔP 0.055MPa、孔口直径
400 JSXD80 （口径1 1/2 ø40 Cv＝31） ø25 （JSXD60）时，压力差ΔP 0.032MPa。
300 JSXD70 （口径1 1/4 ø35 Cv＝23） JSXD60 （口径1 ø25 Cv＝12.5）
200 JSXD50 （口径3/4 ø20 Cv＝9.5）
流量 Q L/min 100 JSXD40 （口径1/2 ø15 Cv＝5.5） JSXD 系列
JSXD40 （口径3/8 ø15 Cv＝4.5）
50
40 JSXD30 （口径3/8,1/2 ø10 Cv＝2.4）
30 JSXD30 （口径1/4 ø10 Cv＝1.9）
20 JSXZ 系列
10
0.02 0.03 0.032 0.04 0.05 0.06 0.07 0.08 0.09 0.1 0.16 0.2 0.3 0.4 0.5
0.055
JSXM 系列
压力差 ΔP＝（P1−P2） MPa
