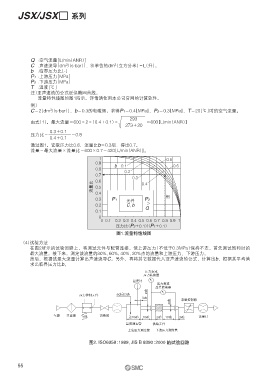

JSX/JSX□ 系列
Q ：空气流量［L/min （ANR）］
C ：声速流导［dm / （s·bar）］、SI单位的dm（立方分米）＝L （升）。
3
3
b ：临界压力比［-］
P1 ：上游压力［MPa］
P2 ：下游压力［MPa］
T ：温度［℃］
注）亚声速流的公式近似椭圆曲线。
流量特性线图如图1所示。详情请使用本公司官网的计算软件。
例）
3
C＝2 ［dm / （s·bar）］、b＝0.3的电磁阀，求得P1＝0.4 ［MPa］、P2＝0.3 ［MPa］、T＝20 ［℃］时的空气流量。
293
由式（1） ，最大流量＝600×2×（0.4＋0.1）× ————— ＝600 ［L/min （ANR）］
273＋20
0.3＋0.1
压力比＝—————＝0.8
0.4＋0.1
通过图1，读取压力比0.8、流量比b＝0.3后，得出0.7。
流量＝最大流量×流量比＝600×0.7＝420 ［L/min （ANR）］。
1 0.5
0.9
b＝0.1 0.6
0.8
0.2
0.7
0.3
0.6
流量比 0.5 0.4
0.4
例
0.3 P1 元件 P2
0.2 C, b
Q
0.1
0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
压力比（P2＋0.1）/（P1＋0.1）
图1.流量特性线图
（4）试验方法
在图2所示的试验回路上，将测试元件与配管连接，使上游压力（不低于0.3MPa）保持不变，首先测试饱和时的
最大流量。接下来，测定该流量的80%, 60%, 40%, 20%点的流量和上游压力、下游压力。
然后，根据该最大流量计算出声速流导C。另外，再将其它数据代入亚声速流的公式，计算出b，根据其平均值
求出临界压力比b。
压力表或
压力转换器
温度计
压力表或
压差转换器
ød1
压力控制元件 ød3 3d1
3d3 流量控制阀
ød2
气源 过滤器 切断阀 流量计
10d3 10d1 3d1 10d2 3d2
温度测定管 供给元件
上流压力测定管 下流压力测定管
图2. ISO6358:1989, JIS B 8390:2000 的试验回路
