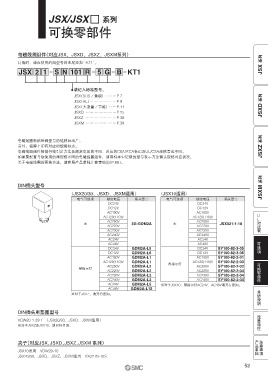

JSX/JSX□ 系列
可换零部件
电磁线圈组件（对应JSX、JSXD、JSXZ、JSXM系列）
订购时，请在使用的阀型号的末尾添加“-KT1”。 JSX 系列
JSX 2 1 S N 101 R 5 G B KT1
请记入标准型号。
JSX （SUS／黄铜） ………P.7
JSX （AL） …………………P.9
JSX （大流量／节能） ……P.11 JSXD 系列
JSXD ……………………P.25
JSXZ ……………………P.35
JSXM ……………………P.39
电磁线圈粘贴带阀型号的铭牌后出厂。
另外，铭牌上印有对应的规格标志。 JSXZ 系列
电磁线圈组件根据导线引出方法及额定电压的不同，对应的CE/UKCA标记及UL/CSA规格等也不同。
如果要配置与您使用的阀规格不同的电磁线圈组件，请用样本中记载的型号表示方法确认规格对应状况。
关于电磁线圈的更换方法，请参照产品单独注意事项i （P.68）。
JSXM 系列
DIN插头型号
〈JSX20/30、JSXD、JSXM适用〉 〈JSX10适用〉
电气可选项 额定电压 插头型号 电气可选项 额定电压 插头型号
DC24V DC24V
DC12V DC12V
AC100V AC100V UL
AC120(110)V AC120(110)V
AC200V AC200V 对应表
无 3G-GDM2A 无 JSX021-1-18
AC220V AC220V
AC230V AC230V
AC240V AC240V
AC24V AC24V 可选项可换零部件
AC48V AC48V
DC24V GDM2A-L5 DC24V SY100-82-3-05
DC12V GDM2A-L6 DC12V SY100-82-3-06
AC100V GDM2A-L1 AC100V SY100-82-2-01
AC120(110)V GDM2A-L1 带指示灯 AC120(110)V SY100-82-2-03
AC200V GDM2A-L2 AC200V SY100-82-2-02
带指示灯
AC220V GDM2A-L2 AC220V SY100-82-2-04
AC230V GDM2A-L2 AC230V SY100-82-2-04
AC240V GDM2A-L2 AC240V SY100-82-2-04
AC24V GDM2A-L5 ※ 对于JSX10，带指示灯AC24V、AC48V请另行咨询。
AC48V GDM2A-L15 术语说明
※对于JSXZ，请另行咨询。
DIN插头用垫圈型号 流量特性
VCW20-1-29-1 （JSX20/30、JSXD、JSXM适用）
※对于JSXZ及JSX10，请另行咨询。
产品单独 注意事项
夹子（对应JSX、 JSXD、 JSXZ、 JSXM 系列）
JSX10适用 VDW20-10
JSX20/30、JSXD、JSXZ、JSXM适用 VX021N-10S
