Page 82 - 17-流体控制元件

小型直动2通电磁阀 VDW 系列

空気 中真空中真空 水
空气

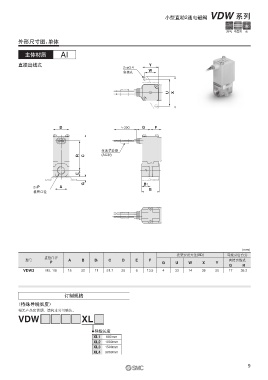

外形尺寸图：单体

主体材质 AI

直接出线式 Y
2×ø3.4
安装孔 W

U X

D ≒300 Q F

全波整流器
R C (AC型)

E
G B1
2×P A B
接管口径

（mm）
托架安装方法(XD) 导线引出方式
接管口径
型号 A B B1 C D E F 直接出线式
P G U W X Y
Q R
VDW2 M5, 1/8 15 22 11 51.7 20 8 13.5 4 33 14 39 20 17 36.2

订制规格

〈特殊导线长度〉
相关产品交货期，请向本公司确认。
VDW XL

导线长度
XL1 600mm
XL2 1000mm
XL3 1500mm
XL4 3000mm

9
