VDW 系列

空气·中真空·水

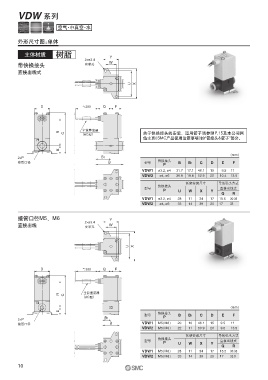

外形尺寸图：单体

主体材质 树脂
2×ø3.4 Y
带快换接头 安装孔 W
直接出线式

U X

D ≒300 Q F

全波整流器
R C （AC型） 关于快换接头的安装、适用管子请参照P.15及本公司网
站主页《SMC产品使用注意事项》的“管接头&管子”部分。

E
（mm）
2×P B1
接管口径 B 型号 快换接头 B B1 C D E F
P
VDW1 ø3.2, ø4 31.7 17.1 46.1 15 9.5 11
VDW2 ø4, ø6 35.9 19.8 52.9 20 10.4 13.5
托架安装尺寸 导线引出方式
快换接头
型号 直接出线式
P U W X Y
Q R
VDW1 ø3.2, ø4 28 11 34 17 15.5 30.35
VDW2 ø4, ø6 33 14 39 20 17 35

接管口径M5、M6 Y
2×ø3.4
直接出线 安装孔 W

U X

D ≒300 Q F

全波整流器
R C
（AC型）
（mm）
E 快换接头
型号 P B B1 C D E F
2×P B1
接管口径 B VDW1 M5（M6） 20 10 46.1 15 9.5 11
VDW2 M5（M6） 22 11 50.9 20 9.5 13.5
托架安装尺寸 导线引出方式
快换接头
型号 直接出线式
P U W X Y
Q R
VDW1 M5（M6） 28 11 34 17 15.5 30.35
VDW2 M5（M6） 33 14 39 20 17 33.9
