一般气体适用 一段式减压阀 大流量 一般气体适用 一段式减压阀/大流量 膜片阀芯一体结构 AK9200 系列
膜片阀芯一体结构
AK9200 系列

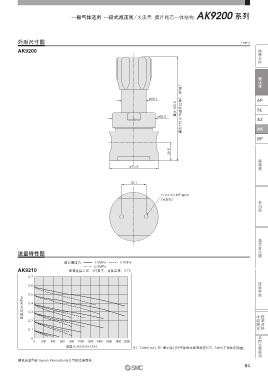

● 配管尺寸 3/4英寸 外形尺寸图 （mm）
进口侧压力 最大2.1MPa
● 推荐品种
● 流量范围 ＜2000L /min（nor） AK9200
阀体材质 SUS316
●

减压阀减压阀
型号表示方法 RoHS

通口序号
q w e r
AK92 02 S 4PL1212 0 0 ø38.1 （可选项记号P、BP时） AP

设定压力 阀盖可选项 最大162.6 SL
记号 设定压力范围 记号 阀盖 ø66.5 AZ
02 0.007~0.2MPa 无记号 标准
06 0.014~0.4MPa P 面板安装 注） 最大175.3
AK
10 0.014~0.7MPa BP 阀盖通口 AK
15 0.034~1.0MPa （NPT1/8）
注）面板安装孔尺寸为ø39.6。 BP
材质
记号 阀体 阀芯 膜片 压力表表示 注）
S SUS316 SUS316 赫氏合金 ® C-22 28.6
记号 内容 隔膜阀
无记号 不适用
通口位置 通口数 MPA MPa ø75.9
r 记号 通口数 注）选择带压力表的场合，
4PL 4通口 请记入“MPA”记号。
w q
注1）
压力表通口（出口侧e、r） 38.1
配管连接方式 记号 压力表
（进口侧q、出口侧w）
e 4PL 记号 配管连接方式 0 无压力表 注2） 2×1/4-20 UNF 深8.9
TOP VIEW 12 NPT3/4 （表通口NPT1/4） （安装孔） 单向阀
无压力表
qIN wOUT erOUT侧表通口 C （NPT1/4堵头组装出货）
V3 −0.1~0.2MPa
L −0.1~0.4MPa
1 −0.1~0.7MPa
H −0.1~1.1MPa
2 0~1.5MPa
注1）压力表详见压力表指南（P.115）。
压力表请选择比减压阀的设定压力范 真空发生器
围大的范围。
注2）NPT1/4堵头同包出厂。
规格 流量特性图

型号 AK9202 AK9206 AK9210 AK9215 进口侧压力： 1.0MPa 0.7MPa
0.5MPa
设定压力范围 0.007~0.2MPa 0.014~0.4MPa 0.014~0.7MPa 0.034~1.0MPa AK9210 配管连接口径：3/4英寸；流体温度：21℃
使用流体 不腐蚀接触气体部材质的流体
进口侧压力范围 真空~2.1MPa 0.7
进口侧 最大进口侧压力的1.5倍 流量开关
耐压试验压力
出口侧 最大设定压力的1.5倍 0.6
进口侧 最大进口侧压力的3倍
破坏压力
出口侧 最大设定压力的3倍 0.5
环境温度及使用流体温度 −40~71℃（但未冻结） （MPa）
3
外部泄漏 1×10 −10 Pa · m /s 0.4
配管连接方式 NPT 3/4
压力特性 进口侧压力下降0.7MPa时，设定压力上升0.048MPa 设定压力 0.3 术语解说 技术资料
安装方式 底面安装（可选项: 面板安装）
内部容积 36cm 3 0.2
接触气体部材质 0.1
共同注意事项
材质记号 S 0
阀体 SUS316 0 200 400 600 800 1000 1200 1400 1600 1800 2000
孔口 SUS316 流量（L/min（nor）,N2） 注）“L/min（nor）, N2”表示流过N2气体时在标准状态（0℃, 1atm）下的体积流量。
阀芯 SUS316
膜片 赫氏合金 ® C-22
阀座 PFA 赫氏合金 ® 是Haynes International公司的注册商标。
