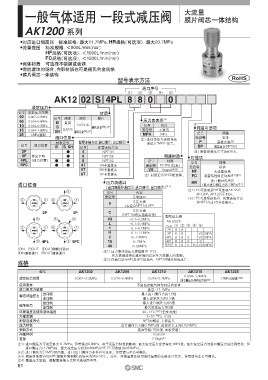

一般气体适用 一段式减压阀 大流量 一般气体适用 一段式减压阀／大流量 膜片阀芯一体结构 AK1200 系列
膜片阀芯一体结构
AK1200 系列

对应进口侧高压 标准规格：最大11.7MPa、HR规格（可选项）：最大20.7MPa 可选项规格 外形尺寸图
●
● 流量范围 标准规格：＜800L/min（nor）
HF规格（可选项）：＜1000L/min（nor） 1.大流量规格 仅产品内部变更，不改变外形尺寸。与标准规格相比，变更点如下。 AK1200 ø53.8
型号
FC规格（可选项）：＜1500L/min（nor） 可选项记号 压力特性 AK1202 AK1206 AK1210 AK1215 AK1225
HF
进口侧压力下降0.7MPa时，设定压力上升0.029MPa
● 阀体材质 可选择不锈钢或黄铜
● 需抗腐蚀的场合，内部材质也可是赫氏合金规格 2.流量特性修正规格 在大流量规格上，追加调压修正机构，因流量特性改善，可实
● 膜片阀芯一体结构 用的流量范围比大流量规格更广。与标准规格相比，变更点如下。
型号表示方法 RoHS 可选项记号 型号 AK1210 AK1215
进口侧压力范围 真空~2.1MPa
通口序号 FC
q w e r t 压力特性 进口侧压力下降0.7MPa时，设定压力上升0.029MPa ø38.1
配管连接方式
NPT1/2、 1/2卡套接头
AK12 02 S 4PL 8 8 0 0 阀盖通口 注） （可选项记号P或HR时） （可选项记号FC时）
设定压力 3.进口侧高压规格 与标准规格相比，变更点如下。 最大142
记号 设定压力范围 材质 可选项记号 型号 AK1210 AK1215 ø66.5
02 0.007~0.2MPa 记号 阀体 阀芯 膜片 HR 进口侧压力范围 真空~20.7MPa
06 0.014~0.4MPa B 黄铜 压力表表示 注） 最大152 最大165
10 0.014~0.7MPa S SUS316 赫氏合金 ® C-22 记号 内容
15 0.034~1.0MPa SH SUS316 赫氏合金 ® C-22 无记号 不适用 阀盖可选项 接触气体部材质
25 1.7MPa（预调） MPA MPa 记号 阀盖
通口位置 注）选择带压力表的场合 无记号 标准 材质记号 B S SH OUT IN
材质记号 配管连接方式（进口侧q、出口侧w） 请记入“MPA”记号。 P 面板安装 注） 阀体 黄铜 SUS316
记号 通口位置 B S、SH 记号 配管连接方式 BP 阀盖通口（NPT1/8） 阀芯 SUS316 赫氏合金 ® C-22 17.5
2P ● 4 NPT1/4 注）面板安装孔尺寸为ø39.6。 膜片 赫氏合金 ® C-22 22.4 2×M5×0.8 深6.4（10-32UNF也可使用）
3P 参见下图 ● 6 NPT3/8 阀座材质 可选项 阀座 PCTFE （可选项: Vespel ® （聚酰亚胺树脂）） PCTFE ø63.5
4PL （通口位置） ● ● 8 NPT1/2 记号 材质 记号 规格 注）标准为ø1.5孔，可选项记号P或HR或FC时为NPT1/8
5PC ● ● 4T 1/4卡套接头 无记号 PCTFE（标准） 无记号 标准 内螺纹。
6T 3/8卡套接头 VS Vespel ®注） HF 大流量规格 流量特性图
8T 1/2卡套接头 注）材质记号SH不能选择。 FC 流量特性修正规格 注1）注2） 进口侧压力： 1.0MPa 0.7MPa 进口侧压力： 10MPa 3MPa
压力表通口 HR 进口侧对应高压 AK1210 0.5MPa AK1210 1.5MPa
通口位置 （最大进口侧压力20.7MPa） 注1） 配管连接口径：1/2英寸；流体温度：21℃ 配管连接口径：1/2英寸；流体温度：21℃
（出口侧额外通口e、进口侧r、出口侧t） 注1） 0.7 0.7
0.7
t 记号 内容 注1）FC可选项及HR可选项AK1202,
AK1206, AK1225不对应。
无记号 无表通口 注2）FC可选项的场合，配管连接方式 0.6 0.6
w q w q 0.5 0.5
0 无压力表 为NPT1/2或1/2卡套接头。 （MPa） （MPa）
（表通口NPT1/4） 注2） 0.4 0.4
2P 3P C 无压力表 设定压力 0.3 设定压力 0.3
（NPT1/4堵头组装出货） 型号记入例 0.2 0.2
t t r V3 −0.1~0.2MPa AK1202S 0.1 0.1
L −0.1~0.4MPa
w q w q 1 −0.1~0.7MPa Port q w e r t 0 0 100 200 300 400 500 600 700 0 0 200 400 600 800 1000 1200 1400
8
8
2P
H −0.1~1.1MPa 3P 8 8 V3 MPA 流量（L/min（nor）,N2） 流量（L/min（nor）,N2）
2 0~1.5MPa 4PL 8 8 0 V3 MPA
e 4PL e 5PC 10 0~7MPa 4PL 8 8 0 0 进口侧压力： 1.0MPa 0.7MPa 进口侧压力： 10MPa 3MPa
1.5MPa
0.5MPa
40 0~28MPa 5PC 8 8 0 40 V3 MPA AK1210*HF AK1210*HF
qIN wOUT eOUT侧额外通口 配管连接口径：1/2英寸；流体温度：21℃ 配管连接口径：1/2英寸；流体温度：21℃
rIN侧表通口 tOUT侧表通口 注1）压力表详见压力表指南（P.115）。 0.7 0.7
压力表请选择比减压阀的设定压力范围大的范围。
注2）仅通口记号4PL及5PC的场合，NPT1/4堵头同包出厂。 0.6 0.6
规格 （MPa） 0.5 （MPa） 0.5
型号 AK1202 AK1206 AK1210 AK1215 AK1225 0.4 0.4
0.3
0.3
0.034~1.0MPa 设定压力 设定压力
设定压力范围 0.007~0.2MPa 0.014~0.4MPa 0.014~0.7MPa 1.7MPa（预调） 注2） 0.2 0.2
（进口侧压力6.9MPa以下时） 注1）
使用流体 不腐蚀接触气体部材质的流体 0.1 0.1
进口侧压力范围 真空~11.7MPa 0 0
进口侧 最大进口侧压力的1.5倍 0 100 200 300 400 500 600 700 800 900 1000 0 200 400 600 800 1000 1200 1400 1600 1800
耐压试验压力 流量（L/min（nor）,N2） 流量（L/min（nor）,N2）
出口侧 最大设定压力的1.5倍
进口侧 最大进口侧压力的3倍 进口侧压力： 1.0MPa 0.7MPa
破坏压力 0.5MPa
出口侧 最大设定压力的3倍
环境温度及使用流体温度 −40~71℃ 注3） AK1210*FC 配管连接口径：1/2英寸；流体温度：21℃
（但未冻结）
外部泄漏 1×10 −10 Pa · m /s 0.7
3
配管连接方式 NPT内螺纹、卡套接头 0.6
压力特性 进口侧压力下降0.7MPa时,设定压力上升0.024MPa 0.5
安装方式 底面安装（可选项: 面板安装） （MPa） 0.4
内部容积 10.6cm 3
重量 2.0kg 注4） 设定压力 0.3
注1）进口侧压力可用至最大11.7MPa。但若超过6.9MPa，由于受压力特性的影响，最大设定压力会变得比1MPa低。最大设定压力与进口侧压力成比例变化，但 0.2
进口侧压力11.7MPa时，最大设定压力约为0.86MPa（HF, FC可选项为0.83MPa）。 0.1 注）“L/min（nor）, N2”表示流过N2气体时在标准状态（0℃, 1atm）下的体积流量。
注2）进口侧压力5.5MPa时的值。进口/出口侧压力条件也可变更。详情请与本公司确认。 0
注3）阀座材质是Vespel ® （聚酰亚胺树脂）的场合为Max.90℃。另外，环境温度及使用流体温度的范围也可变更。详情请与本公司确认。 0 200 400 600 800 1000 1200 1400 1600 1800 赫氏合金 ® 是Haynes International公司的注册商标。
注4）重量是大致值，随配管连接方式和可选项而不同。 流量（L/min（nor）,N2） Vespel ® （聚酰亚胺树脂）是Dupont公司的注册商标。
