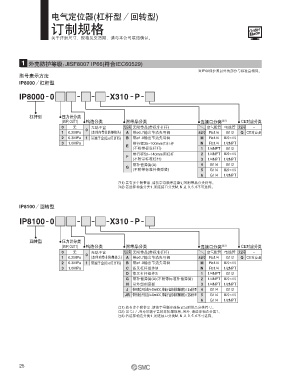

电气定位器(杠杆型／回转型)

订制规格 Order

关于详细尺寸、规格及交货期，请与本公司联络确认。 Made

1 外壳防护等级： JISF8007 IP66(符合IEC60529)
※IP66保护盖以外的部分与标准品相同。
型号表示方法
IP8000／杠杆型

IP8000 0 X310 P

杠杆型 压力计分类
(SUP, OUT1) 构造分类 附带品分类 连接口分类 注2) CE对应分类
0 无 无端子盒 无记号 无附带品(带标准杠杆) 空气配管 电线管 无记号 –
0
1 0.2MPa (本体内带非防爆接头) A 带ø0.7输出节流先导阀 无记号 Rc1/4 G1/2 Q CE对应品
2 0.3MPa 1 带端子盒(Exd2BT5) B 带ø1.0输出节流先导阀 M Rc1/4 M20×1.5
3 1.0MPa 带行程35~100mm用杠杆 N Rc1/4 1/2NPT
E
(不附带标准杠杆) 1 1/4NPT G1/2
带行程50~140mm用杠杆 2 1/4NPT M20×1.5
F
(不附带标准杠杆) 3 1/4NPT 1/2NPT
带补偿弹簧(A) 4 G1/4 G1/2
G
(不附带标准补偿弹簧) 5 G1/4 M20×1.5
6 G1/4 1/2NPT
注1) 若有多个附带品，请按字母顺序连续记写附带品分类符号。
注2) 若选择构造分类1，则连接口分类M、 N、 2、 3、 5、 6不可选择。

IP8100／回转型

IP8100 0 X310 P

回转型 压力计分类
(SUP, OUT1) 构造分类 附带品分类 连接口分类 注2) CE对应分类
0 无 无端子盒 无记号 无附带品(带标准杠杆) 空气配管 电线管 无记号 –
0
1 0.2MPa (本体内带非防爆接头) A 带ø0.7输出节流先导阀 无记号 Rc1/4 G1/2 Q CE对应品
2 0.3MPa 1 带端子盒(Exd2BT5) B 带ø1.0输出节流先导阀 M Rc1/4 M20×1.5
3 1.0MPa C 拨叉杠杆组件M N Rc1/4 1/2NPT
D 拨叉杠杆组件S 1 1/4NPT G1/2
G 带补偿弹簧(A)(不附带标准补偿弹簧) 2 1/4NPT M20×1.5
H 带外部刻度板 3 1/4NPT 1/2NPT
J 带开度信号发送(4~20mADC、带端子盒的非防爆规格)／正动作型 4 G1/4 G1/2
JR 带开度信号发送(4~20mADC、带端子盒的非防爆规格)／逆动作型 5 G1/4 M20×1.5
6 G1/4 1/2NPT
注1) 若有多个附带品，请按字母顺序连续记写附带品分类符号。
注2) 记号J／JR为带端子盒的非防爆规格。另外，请选择构造分类1。
注3) 若选择构造分类1，则连接口分类M、 N、 2、 3、 5、 6不可选择。
