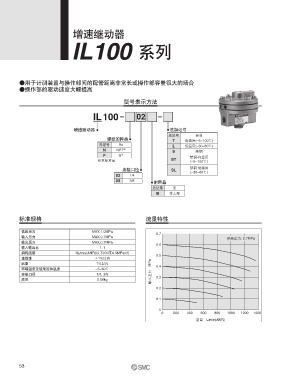

增速继动器
IL100 系列
●用于计测装置与操作部间的配管距离非常长或操作部容量很大的场合
●操作部的驱动速度大幅提高
型号表示方法
IL 100 02
增速继动器 追加记号
无记号 标准
螺纹的种类
T 高温用(–5~100℃)
无记号 Rc L 低温用(–30~60℃)
N NPT ※ S 禁铜
F G ※ 禁铜·高温用
※准标准品 ST (–5~100℃)
连接口径 SL 禁铜·低温用
(–30~60℃)
02 1/4
03 3/8 附带品
无记号 无
B 带支架
标准规格 流量特性
供给压力 MAX.1.0MPa
0.7
输入压力 MAX.0.7MPa
供给压力:0.7MPa
输出压力 MAX.0.7MPa
0.6
输入输出比 1： 1
消耗流量 3L/min(ANR)以下(OUT.0.5MPa时)
0.5
直线性 ±1%以内
迟滞 1%以内 0.4
环境温度及使用流体温度 –5~60℃
连接口径 1/4, 3/8 输出压力 MPa
质量 0.56kg 0.3
0.2
0.1
0
0 200 400 600 800 1000 1200 1400
流量 L/min(ANR)
