小型空气压缩机 CRP 系列

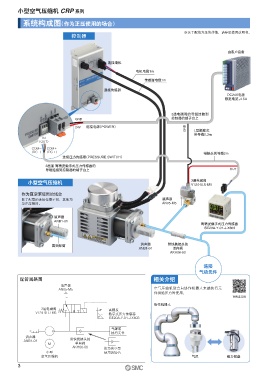

系统构成图（作为正压使用的场合）
※关于配线方法的详情，请参见使用说明书。
控制器

由客户自备

连接电机
电机电缆1m

传感器电缆1m
连接传感器
DC24V电源
额定电流： 4.5A

3通电磁阀的导线连接到
GND 控制器的端子台上
GND L型插座式
24V 连接电源（POWER）
带导线0.3m
IN
（OUT）
COM— COM＋
（DC—） （DC＋）
带接头的导线2m
连接压力传感器（PRESSURE SWITCH）
3画面 高精度数字式压力传感器的
导线连接到控制器的端子台上 OUT

小型空气压缩机 3通电磁阀
V124-5LU-M5
作为真空泵使用的场合
除了配管的连接位置不同，其他均 消声器
与正压相同。 AN05-M5

消声器
ANB1-01
高精度数字式压力传感器
ISE20A-Y-01-J-X603

真空配管 消声器 带快换接头的
ANB1-01 单向阀
AKH06-00

连接
气动元件
配管回路图 相关介绍
消声器
AN05-M5 空气压缩机适合向协作机器人末端执行元
件供给压力时使用。
详情请扫码
协作机器人
3通电磁阀 高精度
V124-5LU-M5 数字式压力传感器
P ISE20A-Y-01-J-X603
气罐或
执行元件
消声器
ANB1-01 带快换接头的
M 单向阀
AKH06-00 作为真空泵
小型 使用的场合
空气压缩机 气爪 磁力吸盘
