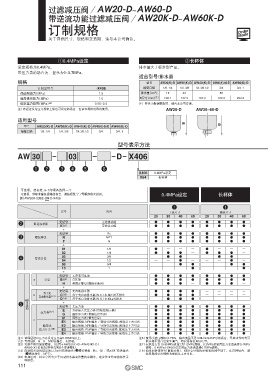

Page 112 - 08-气源处理元件

过滤减压阀／AW20-D~AW60-D
带逆流功能过滤减压阀／AW20K-D~AW60K-D

订制规格 Order

关于详细尺寸、规格和交货期，请与本公司确认。 Made

q0.4MPa设定 w长杯体
设定规格为0.4MPa。 排水量大于标准型产品。
带压力表的场合为，显示为0~0.7MPa。
适合型号/排水量
规格 型号 AW20(K)-D AW30(K)-D AW40(K)-D AW40(K)-06-D AW60(K)-D
订制品型号 -X406 接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1
3
保证耐压力（MPa） 1.5 排水量（cm ） 19 43 88
最高使用压力（MPa） 1.0 B尺寸（mm） 注） 108.1 137.3 167.2 169.2 254.2
设定压力范围（MPa） 注） 0.05~0.4 注）杯体为聚碳酸脂时，请向本公司咨询。
注） 有超过设定压力规格上限也可设定的场合，但请在规格范围内使用。 AW20-D AW30~60-D

适用型号
B
型号 AW20(K)-D AW30(K)-D AW40(K)-D AW40(K)-06-D AW60(K)-D B
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1

型号表示方法

AW 30 03 D X406

q w e r t y
X406 0.4MPa设定
X64 长杯体

·可选项。准标准： a~h每项各选择一个
·可选项、准标准重复规格的场合，请按照数字字母顺序依次排列。 0.4MPa设定 长杯体
例） AW30K-03BE-2N-D-X406

q q
●
●
记号 内容 主体尺寸 阀体尺寸
20 30 40 60 20 30 40 60
●
w 带逆流功能 无记号 无逆流功能 ● ● ● ● ● ● ● ●
K 注1） 带逆流功能 ● ● ● ● ● ● ● ●
＋
无记号 Rc ● ● ● ● ● ● ● ●
e 螺纹种类 N NPT ● ● ● ● ● ● ● ●
●
F G ● ● ● ● ● ● ● ●
＋
01 1/8 ● — — — ● — — —
02 1/4 ● ● ● — ● ● ● —
r 接管口径 03 3/8 — ● ● — — ● ● —
●
04
—
—
—
—
—
—
●
●
1/2
06 3/4 — — ● ● — — ● ●
10 1 — — — ● — — — ●
＋
无记号 无安装可选项 ● ● ● ● ● ● ● ●
a 安装 B 注3） 带托架 ● ● ● ● ● ● ● ●
H 带固定螺母（面板安装用） ● ● ● — ● ● ● —
＋
无记号 无自动排水器 ● ● ● ● — — — —
浮子式
b 自动排水器 注4） C 注5） 浮子式自动排水器（N.C.）未加压时不排水 ● ● ● ● — — — —
注2） D 注6） 浮子式自动排水器（N.O.）未加压时排水 — ● ● ● — — — —
可选项
＋
t 无记号 无压力表 ● ● ● ● ● ● ● ●
●
E 方形嵌入式压力表（带限位指示器） ● ● ● ● ● ● ● ●
压力表 注7）
G 圆形压力表（带限位指示器） ● ● ● ● ● ● ● ●
M 圆形压力表（带有色环） ● ● ● ● ● ● ● ●
c
E1 输出规格： NPN输出／导线引出规格：配线从下方引出 ● ● ● ● ● ● ● ●
数字式 E2 输出规格： NPN输出／导线引出规格：配线从上方引出 ● ● ● ● ● ● ● ●
压力开关 注8） E3 输出规格： PNP输出／导线引出规格：配线从下方引出 ● ● ● ● ● ● ● ●
E4 输出规格： PNP输出／导线引出规格：配线从上方引出 ● ● ● ● ● ● ● ●
注1） 请保证进口压力比设定压力高0.05MPa以上。 注6） 使用小型压缩机（0.75W、输出流量不足100L/min[ANR]）的场合，开始动作时有可
注2） 可选项B、G、H、M同包输出，未组装。 能从排水活门出发生漏气，所以推荐使用N.C.型。
注3） 托架中附带固定螺母。（适用于AW20 （K） -D~AW40 （K） -D） 注7） 标准压力表（0.85MPa设定）为1.0MPa规格。0.2MPa设定用压力表请选择0.4MPa
AW60 （K） -D包含2种托架和2个安装螺钉。 规格。0.4MPa （-X406）设定用压力表请选择0.7MPa规格。
注4） 自动排水器的排出通口为ø10快换接头（e螺纹种类 ： Rc、G），或ø3/8”快换接头 注8） 如果同时选择H （面板安装），则没有导线的安装和拆卸空间了。在这种场合，请
（e螺纹种类 ： NPT）。 选择导线引出规格为配线从上方引出。
注5） 未加压时，杯中会留有少于自动排水器动作量的冷凝水。建议作业结束前将其手
动排出。
111
