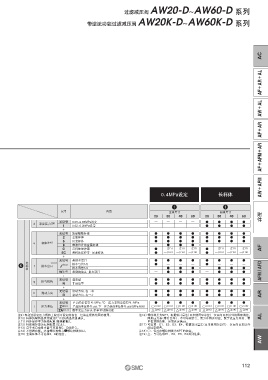

Page 113 - 08-气源处理元件

过滤减压阀 AW20-D~AW60-D 系列

带逆流功能过滤减压阀 AW20K-D~AW60K-D 系列

AC

AF＋AR＋AL

AW＋AL

AF＋AR

AF＋AFM＋AR

AW＋AFM

0． 4MPa设定 长杯体

q q
●
●
记号 内容 主体尺寸 阀体尺寸 附件
20 30 40 60 20 30 40 60
无记号 0.05~0.85MPa设定 — — — — ● ● ● ●
d 设定压力 注9）
1 0.02~0.2MPa设定 — — — — ● ● ● ●
＋
无记号 聚碳酸酯杯体 ● ● ● ● ● ● ● ●
2 金属杯体 ● ● ● ● ● ● ● ●
6 尼龙杯体 ● ● ● ● ● ● ● ●
e 杯体 注10）
8 带液位计的金属杯体 — ● ● ● — — — —
C 带杯体保护罩 ● — 注11） — 注11） — 注11） ● — 注11） — 注11） — 注11） AF
6C 带杯体保护罩 · 尼龙杯体 ● — 注12） — 注12） — 注12） ● — 注12） — 注12） — 注12）
＋
准标准 无记号 带排水活门 ● ● ● ● ● ● ● ●
注13）
y f 排水出口 J 注14） 排水导管1/8 ● — — — ● — — —
●
排水导管1/4 — ● ● ● — ● ● ●
W 注15） 带倒钩接头 ·排水活门 — ● ● ● — ● ● ● AFM / AFD
+
无记号 溢流型 ● ● ● ● ● ● ● ●
g 排气机构
N 非溢流型 ● ● ● ● ● ● ● ●
+
无记号 流动方向：左→右 ● ● ● ● ● ● ● ●
h 流动方向
R 流动方向：右→左 ● ● ● ● ● ● ● ● AR
+
无记号 产品的单位符号： MPa、°C 压力表的单位符号： MPa ● ● ● ● ● ● ● ●
i 压力单位 Z 注16） 产品的单位符号： psi、°F 压力表的单位符号： psi （MPa并用） ○ 注18） ○ 注18） ○ 注18） ○ 注18） ○ 注18） ○ 注18） ○ 注18） ○ 注18）
ZA 注17） 数字式压力开关:带单位切换功能 △ 注19） △ 注19） △ 注19） △ 注19） △ 注19） △ 注19） △ 注19） △ 注19）
注9） 有超过设定压力规格上限也可设定的场合，但请在规格范围内使用。 注16） 螺纹种类为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国家销售。
注10） 杯体的耐药品性请通过P.113的药品信息确认。 圆形压力表（带有色环）：不可与M组合。需另外特注对应。数字式压力开关，带 AL
注11） 杯体保护罩为标准配置（聚碳酸酯）。 单位切换功能，初期设定是psi。
注12） 杯体保护罩为标准配置（尼龙）。 注17） 可选项 ： E1、E2、E3、E4。根据新计量法（日本使用SI单位），仅面向日本以外
注13） 浮子式自动排水器不可选择C、D的组合。 的国家销售。
注14） 不带阀功能。连接螺纹种类与e螺纹种类相同。 注18） ○ ：仅对应螺纹种类为NPT的场合。
注15） 金属杯体不可选择2、8的组合。 注19）△ ：与可选项E1、E2、E3、E4并列选择。
AW
