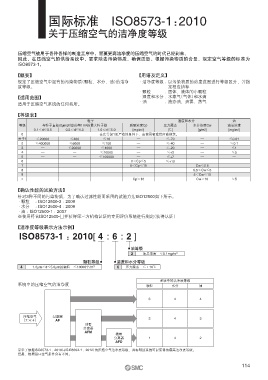

国际标准 ISO8573-1： 2010

关于压缩空气的洁净度等级

压缩空气被用于各种各样的制造工序中，需要更高洁净度的压缩空气的时代已经到来。
因此，在压缩空气的供给系统中，要求除去污染物质，确保质量。根据污染物质的含量，规定空气等级的标准为
ISO8573-1。

【概要】 【用语及定义】
规定了压缩空气中混有的污染物质（颗粒、水分、油）的洁净 · 洁净度等级 ： 以污染物质的浓度范围进行等级区分，并指
度等级。 定相应指标
· 颗粒 ：固体、液体的小颗粒
【适用范围】 · 湿度和水分 ：水蒸气（气体）和水滴
· 油 ：液态油、油雾、蒸气
适用于压缩空气系统的任何场所。
【等级表】
粒子 湿度和水分 油
等级 与粒子直径d[μm]对应的每1m 3的最大粒子数 质量浓度Cp 压力露点 水分浓度Cw 油总浓度
0.1＜d≤0.5 0.5＜d≤1.0 1.0＜d≤5.0 [mg/m 3] [℃] [g/m 3] [mg/m 3]
0 在比等级1更严格的条件下，由使用者或供应商指定。
关于1 ≤20000 ≤400 ≤10 — ≤-70 — ≤0.01
2 ≤400000 ≤6000 ≤100 — ≤-40 — ≤0.1
3 — ≤90000 ≤1000 — ≤-20 — ≤1
4 — — ≤10000 — ≤+3 — ≤5
5 — — ≤100000 — ≤+7 — —
6 — — — 0＜Cp≤5 ≤+10 — —
7 — — — 5＜Cp≤10 — Cw≤0.5 —
8 — — — — — 0.5＜Cw≤5 —
9 — — — — — 5＜Cw≤10 —
× — — — Cp＞10 — Cw＞10 ＞5

【确认性能的试验方法】
针对3种不同的污染物质，为了确认过滤性能而采用的试验方法ISO12500如下所示。
· 颗粒 ： ISO12500-3 ： 2009
· 水分 ： ISO12500-4 ： 2009
· 油： ISO12500-1 ： 2007
※使用符合ISO12500-□并获得第三方机构认证的专用评价系统进行测定（获得认证）

【洁净度等级表示方法示例】
ISO8573-1 ： 2010[ 4 : 6 : 2 ]

油等级
2 油总浓度 ≤0.1mg/m 3
颗粒等级 湿度和水分等级
4 1.0μm＜d≤5.0μm的颗粒 ≤10000个/m 3 6 压力露点 ≤＋10℃

系统中的洁净度等级
系统中的压缩空气的洁净度 颗粒 水分 油

6 4 4

压缩空气 过滤器
［7:4:4］ AF 3 4 3
油雾
分离器
AFM
微雾
分离器 1 4 2
AFD
显示了依据ISO8573-1 ： 2010 （JIS B8392-1 ： 2012）的压缩空气洁净度等级，并标明该系统可以获得的最高洁净度等级。
但是，根据进口空气条件会有不同。
