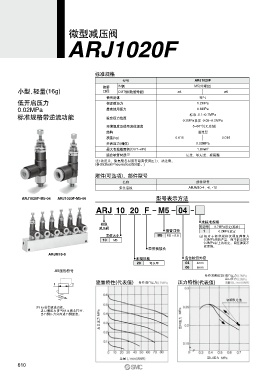

Page 231 - 08-气源处理元件

微型减压阀
ARJ1020F

标准规格
型号 ARJ1020F
接管 IN侧 M5(外螺纹)
小型、轻量(16g) 口径 OUT侧(软管外径) ø4 ø6
使用流体 空气
低开启压力 保证耐压力 1.2MPa
0.02MPa 最高使用压力 0.8MPa
标准规格带逆流功能 设定压力范围 标准:0.1~0.7MPa
0.2MPa设定 0.05~0.2MPa
环境温度及使用流体温度 －5~60℃(无冻结)
结构 溢流型
质量(kg) 0.015 0.016
开启压力(阀体) 0.02MPa
最大有效截面积(OUT→IN) 1.8mm 2
适合软管材质 注) 尼龙、软尼龙、聚氨酯
注) 软尼龙、聚氨酯各材质有最高使用压力，请注意。
(参见《Best Pneumatics》第6册。)
附件(可选项)、部件型号
名称 部件型号
集装底板 ARJM10-4、-6、-10

ARJ1020F-M5-04 ARJ1020F-M5-06 型号表示方法
ARJ 10 20 F M5 04
准标准规格
微型
减压阀 无记号 0.7MPa设定(标准)
接管口径 1 0.2MPa设定
主体大小 M5 M5×0.8 注) 相对于标准规格仅调压弹簧为
10 M5 0.2MPa用的产品，而不能适用于
0.2MPa以上的设定。调压弹簧不
能更换。
带快换接头
ARJM10-6
配管规格 适合软管外径
20 弯头型 04 4mm
06 6mm
JIS图形符号
条件(初期设定):进口压力
出口压力
流量特性(代表值) 条件:进口压力 压力特性(代表值)
1 2
初期设定值
注) 标准带逆流功能。
进口侧压力排气使主阀芯打开，
出口侧压力会向进口侧逆流。
出口压力 出口压力

流量 进口压力
610
