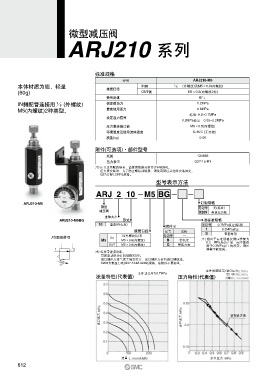

微型减压阀
ARJ210 系列

标准规格
型号 ARJ210-M5
本体材质为铝，轻量 IN侧 1 8 (外螺纹)及M5×0.8(内螺纹)
接管口径
(60g) OUT侧 M5×0.8(内螺纹2处)
使用流体 空气

IN侧配管连接用 (外螺纹) 保证耐压力 1.2MPa
1
8
M5(内螺纹)2种类型。 最高使用压力 0.8MPa
标准: 0.2~0.7MPa
设定压力范围
0.2MPa设定 0.05~0.2MPa
压力表连接口径 M5×0.8(内螺纹)
环境温度及使用流体温度 －5~60℃(无冻结)
质量(kg) 0.06
附件(可选项)·部件型号
托架 134856
压力表 注) G27-10-R1
注) 压力表另配的场合，请使用管接头组件(134828A)。
压力表安装时，为了防止螺纹部破损，请使用管接头组件安装固定。
G27没有0.2MPa规格。
型号表示方法
ARJ 2 10 M5 BG
ARJ210-M5 订制规格
微型 无记号 无(标准)
减压阀 X209 带逆流功能
主体大小
ARJ210-M5BG 形式 准标准规格
10 溢流型(标准) 无记号 0.7MPa设定(标准)
附件 注)
接管口径 记号 名称 1 0.2MPa设定
1
8
JIS图形符号 IN (外螺纹)以及 无记号 S 带密封剂
M5 M5×0.8(内螺纹) B 带托架 注) 相对于标准规格仅调压弹簧为
0.2 MPa用的产品，而不能适
OUT M5×0.8(内螺纹) G 带压力表 用于0.2MPa以上的设定。调压
1 2 弹簧不能更换。
注) 标准带逆流功能。
带逆流功能为订制规格X209。
进口侧压力排气使主阀芯打开，出口侧压力会向进口侧逆流。
X209为带压力表(G27-10-M-X202)规格，故附件不要标G。
条件(初期设定):进口压力
条件:进口压力0.7MPa 出口压力
流量特性(代表值) 压力特性(代表值)
出口压力 出口压力 初期设定值

流量 进口压力
