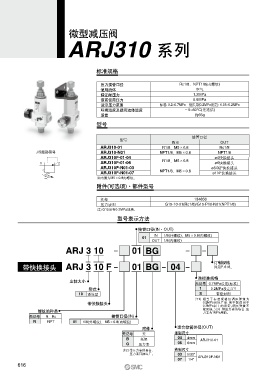

微型减压阀
ARJ310 系列

标准规格

压力接管口径 Rc1/8、NPT1/8(内螺纹)
使用流体 空气
保证耐压力 1.2MPa
最高使用压力 0.8MPa
设定压力范围 标准: 0.2~0.7MPa 低压用(0.2MPa设定): 0.05~0.2MPa
环境温度及使用流体温度 －5~60℃(无冻结)
质量 约65g
型号
接管口径
型号
IN※ OUT
ARJ310-01 R1/8、M5×0.8 Rc1/8
JIS图形符号 ARJ310-N01 NPT1/8、M5×0.8 NPT1/8
ARJ310F-01-04 ø4快换接头
1 2 ARJ310F-01-06 R1/8、M5×0.8 ø6快换接头
ARJ310F-N01-03 ø5/32"快换接头
ARJ310F-N01-07 NPT1/8、M5×0.8 ø1/4"快换接头
※内侧为M5×0.8内螺纹。
附件(可选项)·部件型号

托架 134856
压力表 注) G15-10-01(Rc1/8)/G15-P10-N01(NPT1/8)
注) G15没有0.2MPa规格。
型号表示方法

接管口径(IN·OUT)
IN 1/8(外螺纹)、M5×0.8(内螺纹)
01
OUT 1/8(内螺纹)
ARJ 3 10 01 BG
订制规格
带快换接头 ARJ 3 10 F 01 BG 04 详见P.618。
准标准规格
主体大小
无记号 0.7MPa设定(标准)
形式 1 0.2MPa设定 注1)
10 溢流型 S 带密封剂
注1) 相 当 于 标 准 规 格 仅 调 压 弹 簧 为
带快换接头 0.2MPa用的产品，而不能适用于
0.2MPa以上的设定。调压弹簧不
螺纹的种类 能更换。另外，带压力表的场合，压
力表为1MPa用的。
无记号 R、Rc 接管口径(IN)
N NPT 01 1/8(外螺纹)、M5×0.8(内螺纹)
附件 适合软管外径(OUT)
无记号 无 米制尺寸
B 托架 04 4mm ARJ310-01
G 压力表 06 6mm
注2) 带压力表的场合、 英制尺寸
压力表同捆出厂。 03 5/32"
ARJ310F-N01
07 1/4"
