ARJ310 系列

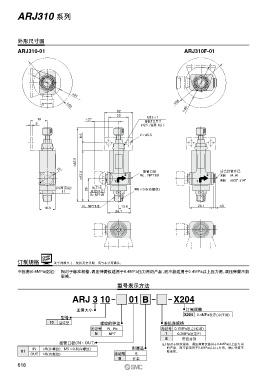

外形尺寸图
ARJ310-01 ARJ310F-01

56
35
32
22
19 M12×1
面板开口尺寸
2
ø12.5 ／板厚: 4以下
8.5 2×ø5.5

15 接管口径 适合软管外径
2 Rc、NPT1/8 2 米制 ø4、ø6
1 1 英制 ø5/32"、ø1/4"
(对面宽度) 26 压力表 M5×0.8(内螺纹)
11 连接口径
Rc、NPT1/8
R、NPT1/8 13.6 26.1
18.3
26.1

Order
订制规格 Made 关于详细尺寸、规格及交货期，请与本公司确认。
中压用(0.4MPa设定): 相对于标准规格，调压弹簧仅适用于0.4MPa压力用的产品，而不能适用于0.4MPa以上压力用。调压弹簧不能
更换。
型号表示方法

ARJ 3 10 01 B X204
主体大小 订制规格
X204 0.4MPa设定(中压用)
型号
10 溢流型 螺纹的种类 准标准规格
无记号 R、Rc 无记号 0.7MPa设定(标准)
N NPT 1 0.2MPa设定 注)
S 带密封剂
接管口径(IN·OUT) 注) 相对于标准规格，调压弹簧仅适用于0.4MPa以上压力用
附属品 的产品，而不能适用于0.4MPa以上压力用。调压弹簧不
IN 1/8(外螺纹)、M5×0.8(内螺纹)
01 能更换。
OUT 1/8(内螺纹) 无记号 无
B 托架
618
