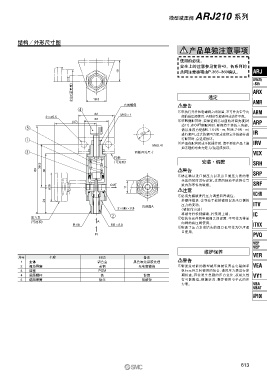

微型减压阀 ARJ210 系列

结构／外形尺寸图
产品单独注意事项

使用前必读。
安全上的注意参见前附43，各系列的
ARJ
19 共同注意事项由P.365~369确认。 ARJ
AR425
~935
21(对面宽度) 选定 ARX
18.3
六角螺母 警告 AMR
; :在执行元件和电磁阀之间设置，不可作为带单向 ARM
32 M12×1
2×ø5.5 阀的减压阀使用，否则会引起破坏或动作不良。
22
(37) @在IN侧配管时，要保证阀芯导座的对面宽度(对 ARP
边11)，在OUT侧配管时，要保持主体的六角部。
= 请以推荐力矩(M5:1.5-2N·m;R1/8:7-9N·m
12.5 进行紧固。过大的紧固力矩或在指定外的部分进 IR
: .产品在配管时或手轮操作时，请不要在产品上施 IRV
行配管时，会造成损坏。
MAX.4t
加无理的弯曲力矩，以免造成损坏。
. 面板开孔尺寸 VEX
托架
(可选项) 安装·调整 SRH
38.5
80 30 警告
:请在确认进口侧压力以及出口侧压力表的表 SRP
示压的同时进行设定。过度的转动手轮将会导 SRF
ø26 OUT 11 致内部零件的破损。
注意
:必须先解锁进行压力调整后再锁住。 VCHR
24 若顺序错误，会导致手轮的破损以及出口侧的
压力的变动。 ITV
向视图A
2×M5×0.8 〈锁操作方法〉
@ 将锁母拧松则解锁。拧紧则上锁。 IC
压力表 @在执行元件和电磁阀之间设置，不可作为带单
(可选项) A 向阀的减压阀使用。 ITVX
R1/8 M5×0.8
.安装了压力表或堵头的通口也可作为OUT通
口使用。
IN PVQ
VEF
VEP
维护保养
序号 名称 材质 备注 VER
1 主体 铝合金 黑色氧化铝膜处理 警告
2 阀芯导座 黄铜 无电解镀镍 :带逆流功能的微型减压阀被设置在电磁阀和 VEA
3 活塞 POM 执行元件之间使用的场合，请对压力表进行定
4 调压螺杆 铁 镀镍 期检查。因会发生急剧的压力变化，故耐久性 VY1
5 调压弹簧 钢丝 铬酸锌 有可能降低。根据状况，推荐使用电子式的压
力表。 VBA
