内置控制电流驱动器
小型电气比例控制阀 PVQ3□-X33/-26

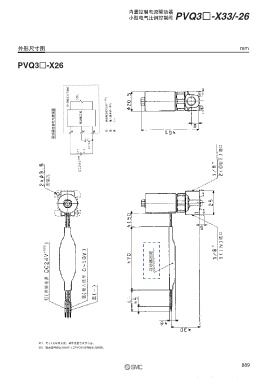

外形尺寸图 mm
PVQ3□-X26
驱动器回路电气接线图 红 驱动器回路 蓝 黑 红···供给电源(DC24V +10% ) 蓝···输入信号(0~10V) 黑···( — )
通口
安装孔
通口
+10%
驱动器回路
供给电源 输入信号
红 蓝 黑
※1：尺寸L为导线长度。请参见型号表示方法。
※2：驱动器回路以外的尺寸与PVQ30系列标准品相同。
