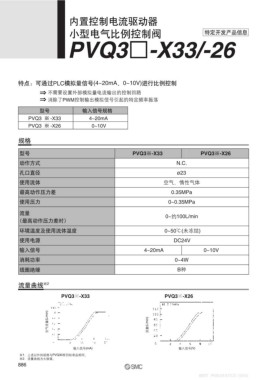

内置控制电流驱动器

小型电气比例控制阀 特定开发产品信息
PVQ3 □-X33/-26

特点：可通过PLC模拟量信号(4~20mA、0~10V)进行比例控制
⇒ 不需要设置外部模拟量电流输出的控制回路
⇒ 消除了PWM控制输出模拟信号引起的特定频率振荡
型号 输入信号规格
PVQ3 ※ -X33 4~20mA
PVQ3 ※ -X26 0~10V

规格

型号 PVQ3※-X33 PVQ3※-X26
动作方式 N.C.
孔口直径 ø23
使用流体 空气、惰性气体
最高动作压力差 0.35MPa
使用压力 0~0.35MPa
流量
0~约100L/min
(最高动作压力差时)
环境温度及使用流体温度 0~50℃(未冻结)
使用电源 DC24V
输入信号 4~20mA 0~10V
消耗功率 0~4W
线圈绝缘 B种

流量曲线 ※2
PVQ3※-X33 PVQ3※-X26

空气流量(L/min) 流量(L/min)

输入信号(mA) 输入信号(V)
※1：上述以外的规格与PVQ30系列标准品相同。
※2：流量曲线为大致值。
