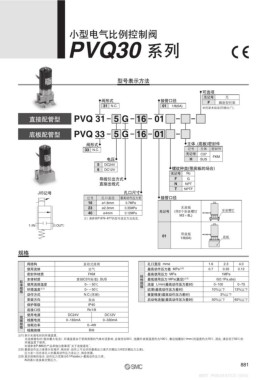

小型电气比例控制阀
PVQ30 系列

型号表示方法

可选项
无记号 无
阀形式 接管口径 F 脚座型托架
31 N.C. 01 1/8(6A)
※托架未组装(同捆出厂)。
直接配管型 PVQ 31 5 G 16 01

底板配管型 PVQ 33 5 G 16 01
阀形式 主体、(底板)密封件
33 N.C. 记号 主体 密封件
无记号 C37
电压 H SUS FKM
5 DC24V
6 DC12V 螺纹种类(带底板的场合)
无记号 Rc
导线引出方式 F G
直接出线式 N NPT
T NPTF
JIS记号 孔口尺寸
记号 孔口直径 最高动作压力差 接管口径
16 ø1.6mm 0.7MPa
23 ø2.3mm 0.35MPa 无底板 安装螺钉
40 ø4mm 0.12MPa 无记号 (带2个安装螺钉
M3×8L)
注）请参照P.876~877的型号选定方法选定。
1（IN） 2（OUT）
01 带底板 底板
1/8(6A)
规格
阀结构 直动式座阀 孔口直径 mmø 1.6 2.3 4.0
使用流体 空气 最高动作压力差 MPa 注2) 0.7 0.35 0.12
密封件材质 FKM 特性规格 最高使用压力 MPa 1MPa
标准规格 本体材质 黄铜C37(标准)、SUS 最低使用压力 MPa(真空) 注3) 0(0.1Pa.abs)
使用流体温度 0~＋50℃ 流量 L/min(最高动作压力差时) 0~100 0~75
环境温度 注1) 0~＋50℃ 迟滞(最高动作压力差时) 10%以下 13%以下
动作方式 N.C.(常断) 重复精度(最高动作压力差时) 3%以下
安装方向 自由 启动电流值(最高动作压力差时) 50%以下 65%以下
保护等级 IP40
连接口径 Rc1/8
线圈规格 使用电源 DC24V DC12V
线圈电流 0~165mA 0~330mA
消耗功率 0~4W
线圈绝缘 B种
注1) 表示未通电时的环境温度。
当连续通电时（施加最大电流），环境温度由于受阀周围的气体对流影响，会保持在50℃，线圈外表面温度约为100℃，靠近线圈部（1mm）的温度约为70℃，因此，请在低于50℃的
环境温度下使用。
※请参考P.885的产品单独注意事项“关于连续通电”。
注2) 最高动作压力差表示在阀开、阀闭时，动作上可允许的最高压力差(1次侧压力和2次侧压力之差)。
压力差一旦在各孔口的最高动作压力差以上，阀会泄漏。
注3) 真空规格的场合，动作压力范围为0.1Pa(abs.)~最高动作压力差。
A(2)通口连接真空侧压力。
