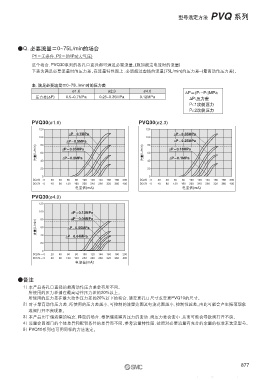

型号选定方法 PVQ 系列

●Q. 必要流量＝0~75L/min的场合
P1＝无条件、P2＝0MPa(大气压)
这个场合，PVQ30系列的各孔口直径都可满足必要流量。(施加额定电流时的流量)
下表为满足必要流量时的压力差。在流量特性图上，必须超过虚线的流量(75L/min)的压力差~(最高动作压力差)。
表. 满足必要流量＝0~75L/min时的压力差
ø1.6 ø2.3 ø4.0 ∆P＝(P1-P2)MPa
压力差(∆P) 0.5~0.7MPa 0.25~0.35MPa 0.12MPa ∆P:压力差
P1:1次侧压力
P2:2次侧压力

PVQ30(ø1.6) PVQ30(ø2.3)
120 120
∆P＝0.7MPa ∆P＝0.35MPa
100 100
∆P＝0.5MPa 80 ∆P＝0.25MPa
80
流量(L/min) 60 40 ∆P＝0.35MPa 流量(L/min) 60 40 ∆P＝0.18MPa
∆P＝0.2MPa
∆P＝0.1MPa
20 20
0 0
DC24V→ 0 20 40 60 80 100 120 140 160 180 200 DC24V→ 0 20 40 60 80 100 120 140 160 180 200
DC12V→ 0 40 80 120 160 200 240 280 320 360 400 DC12V→ 0 40 80 120 160 200 240 280 320 360 400
电流值(mA) 电流值(mA)
PVQ30(ø4.0)
120
100 80 ∆P＝0.12MPa
∆P＝0.08MPa
流量(L/min) 60 40 ∆P＝0.06MPa

20 ∆P＝0.04MPa
0
DC24V→ 0 20 40 60 80 100 120 140 160 180 200
DC12V→ 0 40 80 120 160 200 240 280 320 360 400
电流值(mA)
●备注
1）本产品各孔口直径的最高动作压力差会有所不同。
所使用的压力差请在最高动作压力差的20%以上。
所使用的压力差在最大动作压力差的20%以下的场合，请变更孔口尺寸或变更PVQ10的尺寸。
2）对于最高动作压力差，所使用的压力差越小，可控制的流量范围及电流范围越小，控制性越差。由此可能会产生振荡现象
或阀打开不良现象。
3）本产品用于储液罐的填充、释放的场合，根据储液罐内压力的变动，阀压力差会变小，从而可能会导致阀打开不良。
4）流量会因阀门的个体差异和配管条件的差异而不同。参考流量特性图，按照对必要流量有充分的余量的标准来选定型号。
5）PVQ10系列也可用同样的方法选定。
