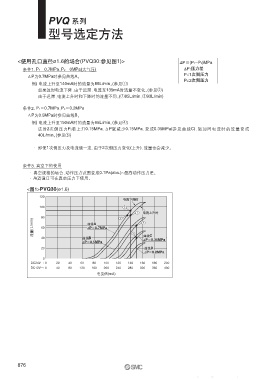

Page 268 - 08-气源处理元件

PVQ 系列
型号选定方法

<使用孔口直径ø1.6的场合(PVQ30:参见图1)> ∆P＝(P1-P2)MPa
条件1. P1＝0.7MPa、P2＝0MPa(大气压) ∆P:压力差
ΔP为0.7MPa时参见曲线A。 P1:1次侧压力
P2:2次侧压力
例) 电流上升至140mA时的流量为85L/min。(参见q)
如果这时电流下降，由于迟滞，电流至135mA时流量不变化。(参见w)
由于迟滞，电流上升时和下降时的流量不同。(q85L/min、e93L/min)

条件2. P1＝0.7MPa、P2＝0.2MPa
ΔP为0.5MPa时参见曲线B。
例) 电流上升至150mA时的流量为65L/min。(参见r)
这时2次侧压力P2若上升0.15MPa，ΔP就减少0.15MPa，变成0.35MPa(参见曲线C)，施加同电流时的流量变成
40L/min。(参见t)
· 即使1次侧压力及电流值一定，由于2次侧压力变化(上升)，流量也会减少。

条件3. 真空下的使用
· 真空规格的场合，动作压力范围变成0.1Pa(abs.)~最高动作压力差。
· A(2)通口可在真空压力下使用。
<图1>PVQ30(ø1.6)
120
电流下降时
100 e
q 电流上升时
80 w
流量(L/min) 60 曲线A r
∆P＝0.7MPa
40 曲线B t 曲线C
∆P＝0.35MPa
∆P＝0.5MPa
20 曲线D
∆P＝0.2MPa
0
DC24V→ 0 20 40 60 80 100 120 140 160 180 200
DC12V→ 0 40 80 120 160 200 240 280 320 360 400
电流值(mA)
