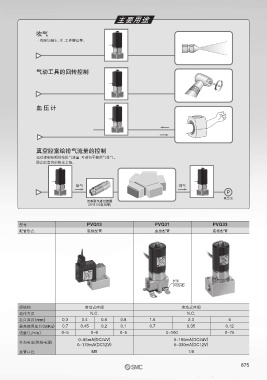

Page 267 - 08-气源处理元件

主要用途

吹气
·吹除切屑末、水,工件搬运等。

气动工具的回转控制

血压计

真空腔室给排气流量的控制
通过抑制初期的给排气流量，可进行平稳供气排气。
防止腔室内的粉尘上扬。

给气 排气
P
真空泵
洁净型气体过滤器
（SFB100系列等）

型号 PVQ13 PVQ31 PVQ33
配管形式 底板配管 直接配管 底板配管

托架
(可选项)

阀结构 直动式座阀 直动式座阀
动作方式 N.C. N.C.
孔口直径(mm) 0.3 0.4 0.6 0.8 1.6 2.3 4
最高使用压力(MPa) 0.7 0.45 0.2 0.1 0.7 0.35 0.12
流量(L/min) 0~5 0~6 0~5 0~100 0~75
0~85mA(DC24V) 0~165mA(DC24V)
外加电流(供给电源)
0~170mA(DC12V) 0~330mA(DC12V)
接管口径 M5 1/8
875
