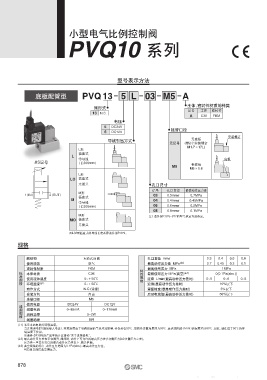

Page 270 - 08-气源处理元件

小型电气比例控制阀
PVQ10 系列

型号表示方法

底板配管型 PVQ 13 5 L 03 M5 A
主体、密封件材质的种类
阀形式
13 N.C. 记号 主体 密封件
A C36 FKM
电压
5 DC24V 接管口径
6 DC12V
安装螺钉
导线引出方式 无底板
无记号 (带2个安装螺钉
M1.7×17L)
L形
插座式
L
带导线 底板
JIS记号 （长300mm）
M5 带底板
M5×0.8
L形
LO 插座式
无插头 孔口尺寸
记号 孔口直径 最高动作压力差
M形
1（IN） 2（OUT） 插座式 03 0.3mmø 0.7MPa
M 04 0.4mmø 0.45MPa
带导线
（长300mm） 06 0.6mmø 0.2MPa
08 0.8mmø 0.1MPa
M形 注）请参照P.876~877的型号选定方法选定。
MO 插座式
无插头
※L,M型插座式的导线长度差异请参见P.879。
规格
阀结构 直动式座阀 孔口直径 mmø 0.3 0.4 0.6 0.8
使用流体 空气 最高动作压力差 MPa 注2) 0.7 0.45 0.2 0.1
密封件材质 FKM 特性规格 最高使用压力 MPa 1MPa
标准规格
本体材质 C36 最低使用压力 MPa(真空) 注3) 0(0.1Pa(abs.))
使用流体温度 0~＋50℃ 流量 L/min(最高动作压力差时) 0~5 0~6 0~5
环境温度 注1) 0~＋50℃ 迟滞(最高动作压力差时) 10%以下
动作方式 N.C.(常断) 重复精度(最高动作压力差时) 3%以下
安装方向 自由 启动电流值(最高动作压力差时) 50%以下
连接口径 M5
线圈规格 使用电源 DC24V DC12V
线圈电流 0~85mA 0~170mA
消耗功率 0~2W
线圈绝缘 B种
注1) 表示未通电时的环境温度。
当连续通电时（施加最大电流），环境温度由于受阀周围的气体对流影响，会保持在50℃，线圈外表面温度约为90℃，靠近线圈部（1mm）的温度约为60℃，因此，请在低于50℃的环
境温度下使用。
※请参考P.885的产品单独注意事项“关于连续通电”。
注2) 最高动作压力差表示在阀开、阀闭时，动作上可允许的最高压力差(1次侧压力和2次侧压力之差)。
压力差一旦在各孔口的最高动作压力差以上，阀会泄漏。
注3) 真空规格的场合，动作压力范围为0.1Pa(abs.)~最高动作压力差。
A(2)通口连接真空侧压力。
