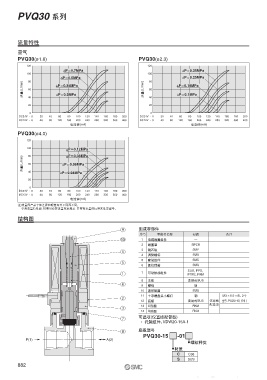

PVQ30 系列

流量特性
空气
PVQ30(ø1.6) PVQ30(ø2.3)
120 120
∆P＝0.7MPa ∆P＝0.35MPa
100 100
∆P＝0.5MPa 80 ∆P＝0.25MPa
80
流量(L/min) 60 ∆P＝0.35MPa 流量(L/min) 60 ∆P＝0.18MPa
∆P＝0.2MPa
∆P＝0.1MPa
40
40
20 20
0 0
DC24V→ 0 20 40 60 80 100 120 140 160 180 200 DC24V→ 0 20 40 60 80 100 120 140 160 180 200
DC12V→ 0 40 80 120 160 200 240 280 320 360 400 DC12V→ 0 40 80 120 160 200 240 280 320 360 400
电流值(mA) 电流值(mA)
PVQ30(ø4.0)
120
100 ∆P＝0.12MPa
∆P＝0.08MPa
80
流量(L/min) 60 ∆P＝0.06MPa
40
20 ∆P＝0.04MPa
0
DC24V→ 0 20 40 60 80 100 120 140 160 180 200
DC12V→ 0 40 80 120 160 200 240 280 320 360 400
电流值(mA)
注)流量因产品个体差异和配管条件不同而不同。
参考流量特性图，按照对必要流量完全满足，并留有余量的标准来选定型号。
结构图
o 组成零部件
序号 零部件名称 材质 备注
!0 1 电磁线圈组件 —
2 线圈罩 SPCE
3 磁石块 SUY
r
4 调整螺杆 SUS
5 套筒组件 SUS
t
6 复位弹簧 SUS
SUS, PPS,
q 7 可动铁芯组件 PTFE, FKM
8 主体 黄铜或SUS
y 9 螺母 钢
10 波形垫圈 SUS
11 十字槽盘头小螺钉 铜 M3×0.5×8L 2个
w
12 底板 黄铜或SUS 仅底板 型号:PVQ30-15□-01□
13 O形圈 FKM 配管型
e
14 O形圈 FKM
u 可选项(仅直接配管型)
· 托架组件:VDW20-15A-1
i 底板型号
PVQ30-15 -01
P(1) A(2)
螺纹种类
材质
C C36
S SUS
882
