Page 275 - 08-气源处理元件

小型电气比例控制阀 PVQ30 系列

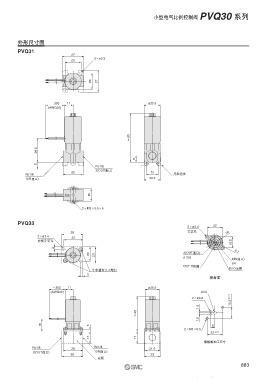

外形尺寸图
PVQ31
27
2×ø3.5
20

20 27

300 11 ø20.5
(AWG20)

61

29.5
8
5
Rc1/8
2(OUT通口)
25 15
Rc1/8 托架组件
1(IN通口) 20.5
15
2×M3×0.5×5

PVQ33
2×ø3.4 22
30 安装孔 16
2×ø3.4 27
15.5
底板安装孔
3 8.7
20 23 2(OUT通口)
ø13.6 1(IN通口)
ø4
OUT O形圈
十字槽盘头小螺钉 IN O形圈
3
接合面
300 11 ø20.5
(AWG20) ø3.8
15.5 ±0.1
2×ø2.8
1.8
49
1.8
18 3 6
2×M3×0.5
22 ±0.1
17 17
底板的加工尺寸
Rc1/8 28 Rc1/8 21.5
2(OUT通口) 1(IN通口)
30 23
底板
883
