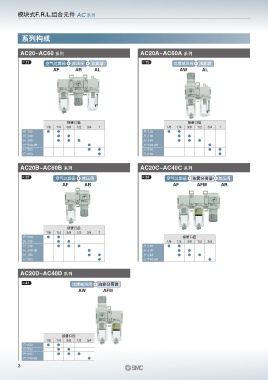

模块式F.R.L.组合元件 AC 系列

系列构成

AC20~AC60 系列 AC20A~AC60A 系列

P.11 空气过滤器 + 减压阀 + 油雾器 P.19 过滤减压阀 + 油雾器
AF AR AL AW AL

接管口径 接管口径
1/8 1/4 3/8 1/2 3/4 1 1/8 1/4 3/8 1/2 3/4 1
尺寸20 ● ● 尺寸20 ● ●
尺寸30 ● ● 尺寸30 ● ●
尺寸40 ● ● ● 尺寸40 ● ● ●
尺寸40-06 ● 尺寸40-06 ●
尺寸50 ● ● 尺寸50 ● ●
尺寸60 ● 尺寸60 ●

AC20B~AC60B 系列 AC20C~AC40C 系列
P.25 空气过滤器 + 减压阀 P.33 空气过滤器 + 油雾分离器 + 减压阀
AF AR AF AFM AR

接管口径
1/8 1/4 3/8 1/2 3/4 1
尺寸20 ● ● 接管口径
尺寸30 ● ● 1/8 1/4 3/8 1/2 3/4
尺寸40 ● ● ● 尺寸20 ● ●
尺寸40-06 ● 尺寸30 ● ●
尺寸50 ● ● 尺寸40 ● ● ●
尺寸60 ● 尺寸40-06 ●

AC20D~AC40D 系列

P.41 过滤减压阀 + 油雾分离器
AW AFM

接管口径
1/8 1/4 3/8 1/2 3/4
尺寸20 ● ●
尺寸30 ● ●
尺寸40 ● ● ●
尺寸40-06 ●
3
