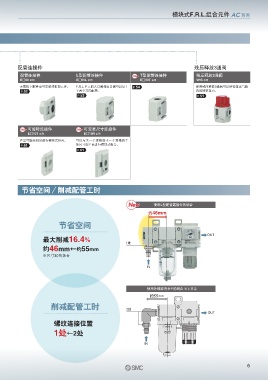

模块式F.R.L.组合元件 AC 系列
配管连接件 残压释放3通阀
配管连接件 L型配管连接件 T型配管连接件 残压释放3通阀
E□00 系列 E□00L 系列 E□00T 系列 VHS 系列
无需拆下配管也可安装或拆卸元件。 F.R.L.单元的入口侧和出口侧可以从上 P.54 使用残压释放3通阀可以轻松排出气路
P.52 下两个方向配管。 内的残留压力。
P.53 P.51
可旋转连接件 可变更尺寸连接件
E□10T 系列 E□10R 系列
产品可旋转90度进行模块式组合。 可以与大一个规格或小一个规格的主
P.61 体尺寸的产品进行模块式组合。
P.61
节省空间／削减配管工时
使用L型配管连接件的场合
约46mm
节省空间
OUT
最大削减16.4%
1处
约46mm←约55mm
※尺寸30的场合
IN
使用外螺纹弯头 ※ 的场合 ※市售品 约46
约55mm
削减配管工时 2处
OUT
螺纹连接位置 L型配管
アダプタ
1处←2处
IN
