Page 6 - 08-气源处理元件
P. 6

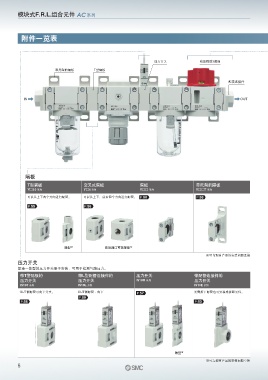

模块式F.R.L.组合元件 AC 系列
附件一览表
压力开关 残压释放3通阀
带托架的隔板 T型隔板
配管连接件
IN OUT
隔板
T型隔板 交叉式隔板 隔板 带托架的隔板
Y□10 系列 Y□4 系列 Y□□ 系列 Y□□T 系列
可以从上下两个方向进行配管。 可以从上下、前后四个方向进行配管。 P.50 P.50
P.55 P.56
薄型 ※ 前后通口可选择型 ※
※可与现有产品的安装间距互换
压力开关
紧凑一体型的压力开关易于安装，可用于检测气路压力。
带T型隔板的 带L型配管连接件的 压力开关 带配管连接件的
压力开关 压力开关 IS10M 系列 压力开关
IS10T 系列 IS10L 系列 IS10E 系列
OUT侧配管可向下分支。 OUT侧配管 ：向下 P.57 无需拆下配管也可安装或拆卸元件。
P.59
P.58 P.60
薄型 ※
※可与现有产品的安装间距互换
5
