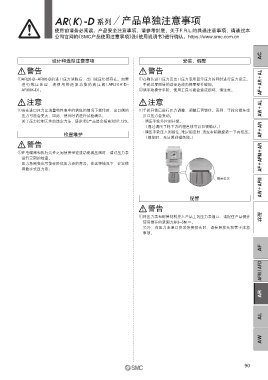

AR （K） -D 系列／产品单独注意事项

使用前请务必阅读。产品安全注意事项，请参考封底，关于F.R.L.的共通注意事项，请通过本
公司官网的《SMC产品使用注意事项》及《使用说明书》进行确认。https://www.smc.com.cn

AC
设计和选型注意事项 安装、调整
警告 警告

qAR20-D~AR60-D的进口压力消除后，出口残压仍然存在。如要 q在确认进口压力及出口压力表所显示压力的同时进行压力设定。
进行残压处理，请使用带逆流功能的减压阀（ AR 2 0 K-D~ 手轮过度回转的话会造成内部零部件破损。 AF＋AR＋AL
AR60K-D）。 w请手动操作手轮，使用工具可能会造成损坏，请注意。

注意 注意

q当在进口压力比流量特性表中的值低的情况下操作时，出口侧的 q手轮开锁后进行压力调整，调整后再锁住。否则，手轮会损坏或 AW＋AL
压力可能会更大，因此，使用时请进行试验确认。 出口压力会变动。
关于压力控制元件的选定方法，请参考《产品选定指南》的P.123。 · 调压手轮外拉则开锁。
（通过调压手轮下方的橙色线可以目视确认。）
· 调压手轮压入则锁住。难以锁定时，请左右稍微旋转一下再按压。 AF＋AR
检查维护
（锁住时，无法看到橙色线。）
警告

q在电磁阀和执行元件之间使用带逆流功能减压阀时，请对压力表
进行定期的检查。 AF＋AFM＋AR
压力急剧变化可能会降低压力表的寿命。在这种情况下，建议使
用数字式压力表。

橙色标记
AW＋AFM

配管

警告 附件
q将压力表和配管材料拧入产品上的压力表通口，请握住产品侧并
使用推荐的紧固力矩3~5N·ｍ。
另外，在压力表通口安装快换接头时，请参照接头和管子注意
事项。
